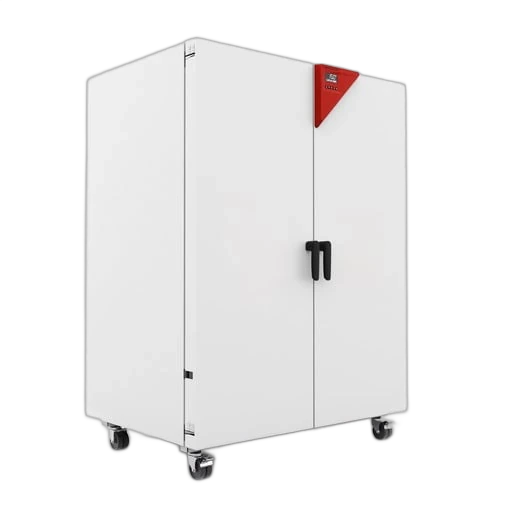

Binder FED 720 Trocken- und Wärmeschrank, Avantgarde.Line mit Umluft und erweiterten Zeitfunktionen, 741 l, bis 300 °C, 9010-0301

Der Binder FED 720 ist die größte Baugröße der Avantgarde.Line-Serie FED und verbindet den größten verfügbaren FED-Innenraum mit 741 Litern Nutzvolumen mit den erweiterten Zeitfunktionen der Serie. Der Temperaturbereich reicht von 12 °C über Umgebungstemperatur bis 300 °C, der höchsten unteren Grenze innerhalb der gesamten FED-Reihe. Statt sehr große Chargen manuell zu überwachen, lassen sich Trocknungs-, Sterilisations- oder Wärmebehandlungsabläufe hier programmieren, im Programmspeicher hinterlegen und über die integrierte Datenaufzeichnung lückenlos dokumentieren, was bei einer Kammer dieser Größenordnung und dem entsprechend hohen Warenwert je Charge besonders relevant ist. Wo bislang mehrere kleinere FED- oder FD-Geräte parallel liefen, um große Mengen unterzubringen, übernimmt der FED 720 mit seinem großen, programmierbaren Innenraum diese Aufgabe in einem einzigen, zentral gesteuerten Gerät.

Gleichmäßige Umluft im größten FED-Innenraum

Ein einstellbarer Lüfter sorgt zusammen mit der APT.line Technologie für eine möglichst homogene Temperaturverteilung im großen Innenraum. Bei 150 °C erreicht der FED 720 eine räumliche Temperaturabweichung von 2,0 ± K und eine zeitliche Abweichung von 0,6 ± K. Die Aufheizzeit auf 150 °C beträgt dabei rund 25 Minuten, nach einer 30-sekündigen Türöffnung ist die Solltemperatur nach rund 6 Minuten erneut erreicht. Mit einer Luftwechselrate von 5-fach pro Stunde bei 100 °C ist der Luftdurchsatz je Stunde geringer als bei den kleineren FED-Baugrößen, was der üblichen Physik großer Umluft-Kammern entspricht und die Temperaturhomogenität trotzdem sicherstellt. Im Vergleich zum baugleich dimensionierten ED 720 ohne Umluft (Aufheizzeit rund 85 Minuten) zeigt sich auch bei dieser Baugröße deutlich, welchen Zeitvorteil die forcierte Umluft bringt. Bei einer Kammer dieser Größe kann dieser Unterschied über die Anzahl der Chargen entscheiden, die sich an einem Arbeitstag tatsächlich noch abarbeiten lassen.

Programmierung, Schnittstellen und Sicherheit

Der Controller mit LCD-Anzeige und erweiterten Zeitfunktionen erlaubt es, Prozesse zu programmieren und im Programmspeicher dauerhaft zu hinterlegen, sodass wiederkehrende Trocknungs- oder Sterilisationsabläufe nicht jedes Mal neu eingestellt werden müssen. Sowohl über die Ethernet-Schnittstelle als auch über einen zusätzlichen USB-Anschluss lässt sich das Gerät ins Labor-Netzwerk einbinden beziehungsweise die Prozessdaten direkt am Gerät aufzeichnen. Ein integrierter Temperaturwählbegrenzer der Klasse 2 nach DIN 12880 mit optischem Alarm sichert unbeaufsichtigte Prozessläufe zusätzlich ab, etwa bei Wärmebehandlungen über Nacht oder am Wochenende. Ergänzt wird die Bedienung durch ein ergonomisches Griffdesign an der großen, schweren Tür sowie eine elektromechanisch gesteuerte Abluftklappe, die sich präzise an den jeweiligen Prozess anpassen lässt.

Anschlussleistung und Aufstellung

Als größte Baugröße der FED-Serie ist der FED 720 wahlweise mit 400 V Drehstrom oder mit 208 V Drehstrom bei einer Nennleistung von 4,5 kW ausgelegt, was ihn auch für Standorte mit abweichender Netzspannung einsetzbar macht. Bei Außenmaßen von 1.165 x 870 x 1.590 mm und einem Gerätegewicht von 166 kg ist er als freistehendes Standgerät konzipiert und sollte bereits bei der Aufstellungsplanung berücksichtigt werden, insbesondere hinsichtlich Türschwenkbereich, Bodenbelastung, Raumhöhe und Zugang zum Drehstromanschluss. Mit einer Höhe von 1.590 mm reicht das Gerät bis in Kopfhöhe, entsprechend lohnt sich vorab ein Blick auf die Raumhöhe und die Anlieferungswege am Aufstellort.

Typische Einsatzbereiche

Als größtes Gerät der FED-Reihe richtet sich der FED 720 an Bereiche, in denen regelmäßig sehr große Mengen anfallen. Mit 741 Litern eignet sich der FED 720 für sehr große Chargen, bei denen sowohl eine zügige Aufheizung durch Umluft als auch programmierbare, dokumentierte Prozessabläufe gefordert sind, etwa wenn mehrere Chargenserien direkt hintereinander abgearbeitet werden sollen und dabei ein reproduzierbares Zeit- und Temperaturprofil eingehalten werden muss, damit die Ergebnisse zwischen den einzelnen Durchläufen vergleichbar bleiben.

• Zeitgesteuerte Trocknung sehr großer Mengen Laborglas, Bauteile oder Verpackungsmaterial
• Sterilisationsprozesse für große Serien mit dokumentationspflichtigem Temperaturverlauf
• Wärmebehandlung umfangreicher Werkstoffchargen in der Qualitätssicherung nach hinterlegtem Programm
• Zentraler, programmierbarer Trockenschrank für Labore und Fertigungsbereiche mit hohem Durchsatz

Serienmäßig sind zwei verchromte Einschubgitter enthalten, die auf den großen Innenraum abgestimmt sind und eine Aufteilung der Kammer für unterschiedliche Chargen oder Probenarten innerhalb desselben Prozesslaufs erlauben.

Technische Details

Lieferumfang

• 1x Binder FED 720 Trocken- und Wärmeschrank, 400 V (9010-0301)
• 2x verchromte Einschubgitter
• Bedienungsanleitung

Individueller Bedarf & Beschaffungsservice

Für den FED 720 sind zusätzliche Einschubgitter sowie Kalibrierzertifikate und Wartungsverträge in unterschiedlichem Umfang erhältlich. Benötigen Sie eine andere Spannungsausführung oder Unterstützung bei der Auswahl des passenden Trocken- und Wärmeschranks für Ihre Anwendung? Über unseren Beschaffungsservice unterstützt Sie LT Laborhandel gerne bei der Beschaffung und Konfiguration.
