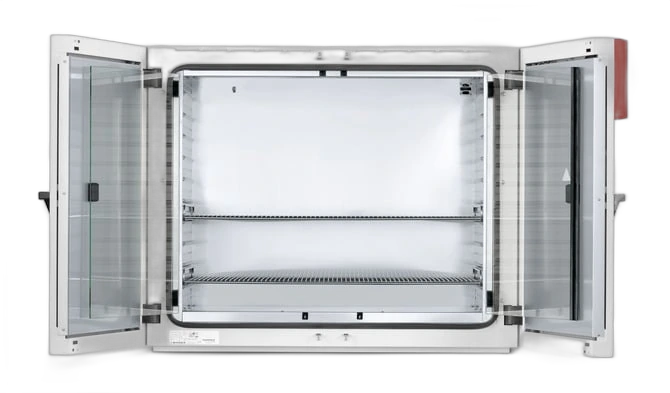

Binder FED 400 Trocken- und Wärmeschrank, Avantgarde.Line mit Umluft und erweiterten Zeitfunktionen, 400 l, bis 300 °C, 9010-0216

Der Binder FED 400 gehört zu den großen Baugrößen der Avantgarde.Line-Serie FED und bietet 400 Liter Nutzvolumen bei einem Temperaturbereich von 5 °C über Umgebungstemperatur bis 300 °C. Anders als die kleineren FED-Baugrößen 56, 115 und 260, die für Anwendungen mit 10 °C über Umgebungstemperatur als unterer Grenze ausgelegt sind, startet der FED 400 bereits 5 °C über Umgebungstemperatur, was ihn für ein etwas breiteres Temperaturfenster nutzbar macht. Wie die gesamte FED-Reihe ist er auf programmierbare, dokumentierte Trocknungs-, Sterilisations- und Wärmebehandlungsprozesse für größere Chargen ausgelegt. Für Labore und Fertigungsbereiche, die bislang mehrere kleinere Trockenschränke parallel betreiben, bündelt der FED 400 diese Kapazität in einem einzigen, programmierbaren Gerät mit deutlich reduziertem Bedienaufwand.

Umluft und Temperaturgenauigkeit bei großem Volumen

Ein einstellbarer Lüfter sorgt zusammen mit der APT.line Technologie und der Vorwärmkammertechnologie für eine möglichst homogene Temperaturverteilung im großen Innenraum. Bei 150 °C erreicht der FED 400 eine räumliche Temperaturabweichung von 3,8 ± K und eine zeitliche Abweichung von 0,7 ± K. Die Aufheizzeit auf 150 °C beträgt dabei rund 29 Minuten, nach einer 30-sekündigen Türöffnung ist die Solltemperatur nach rund 6 Minuten erneut erreicht. Mit einer Luftwechselrate von 18-fach pro Stunde bei 150 °C wird auch bei dichter Beladung des großen Innenraums eine gleichmäßige Umluft sichergestellt, ohne dass sich Feuchtenester in einzelnen Kammerbereichen bilden. Im Vergleich zum baugleich dimensionierten ED 400 ohne Umluft (Aufheizzeit rund 71 Minuten) zeigt sich hier deutlich, welchen Zeitvorteil die forcierte Umluft bei dieser Baugröße bringt. Für Prozesse, bei denen mehrere Chargen pro Tag durchlaufen müssen, kann dieser Unterschied über die tatsächlich erreichbare Anzahl an Durchläufen entscheiden.

Programmierung, Schnittstellen und Sicherheit

Der Controller mit erweiterten Zeitfunktionen erlaubt es, Trocknungs- oder Sterilisationsabläufe zu programmieren und im Programmspeicher zu hinterlegen, sodass wiederkehrende Prozesse nicht jedes Mal neu eingestellt werden müssen. Für die Anbindung an externe Systeme stehen sowohl eine Ethernet-Schnittstelle als auch eine Computer-Schnittstelle RS 422 zur Verfügung, was den FED 400 auch in Umgebungen mit älterer Prozessleittechnik anschlussfähig hält. Ein integrierter Temperaturwählbegrenzer der Klasse 2 nach DIN 12880 mit optischem Alarm sichert unbeaufsichtigte Prozessläufe zusätzlich ab, was bei einer Kammergröße von 400 Litern und entsprechend hohem Warenwert je Charge besonders relevant ist. Die Abluftklappe ist stellbar und lässt sich manuell an den jeweiligen Trocknungs- oder Wärmebehandlungsprozess anpassen, etwa um beim Trocknen lösemittelhaltiger Proben gezielt mehr Luft abzuführen.

Anschlussleistung und Aufstellung

Da diese Baugröße mehr Leistung benötigt als die kleineren FED-Modelle, ist der FED 400 wahlweise mit 400 V Drehstrom oder mit 208 V Drehstrom bei einer Nennleistung von 3,4 kW und einer Gerätesicherung von 16 A ausgelegt. Bei Außenmaßen von 1.235 x 765 x 1.025 mm und 145 kg Gewicht ist der FED 400 als freistehendes Standgerät konzipiert und sollte bereits bei der Aufstellungsplanung berücksichtigt werden, insbesondere hinsichtlich Bodenbelastung und Zugang zum Drehstromanschluss. Im Vergleich zum baugleich großen ED 400 bringt der FED 400 durch Lüfter und Steuerungstechnik ein zusätzliches Gewicht von rund 20 kg mit, was bei der Planung des Stellplatzes berücksichtigt werden sollte.

Typische Einsatzbereiche

Mit 400 Litern eignet sich der FED 400 für größere Chargen, bei denen sowohl eine zügige Aufheizung durch Umluft als auch programmierbare, dokumentierte Prozessabläufe gefordert sind, etwa wenn regelmäßig größere Mengen an Probenmaterial oder Bauteilen nach reproduzierbarem Zeit- und Temperaturprofil behandelt werden müssen und die Ergebnisse über mehrere Durchläufe hinweg vergleichbar bleiben sollen.

• Zeitgesteuerte Trocknung großer Mengen Laborglas, Bauteile oder Verpackungsmaterial
• Sterilisationsprozesse für größere Chargen mit dokumentationspflichtigem Temperaturverlauf
• Wärmebehandlung von Werkstoffproben in der Qualitätssicherung nach hinterlegtem Programm
• Routinebetrieb in Industrie- und Forschungslaboren mit hohem Durchsatz und Dokumentationspflicht

Serienmäßig sind zwei verchromte Einschubgitter enthalten, die auf den großen Innenraum abgestimmt sind und eine Aufteilung der Kammer für unterschiedliche Chargen oder Probenarten innerhalb desselben Prozesslaufs erlauben.

Technische Details

Lieferumfang

• 1x Binder FED 400 Trocken- und Wärmeschrank (9010-0216)
• 2x verchromte Einschubgitter
• Bedienungsanleitung

Individueller Bedarf & Beschaffungsservice

Für den FED 400 sind zusätzliche Einschubgitter sowie Kalibrierzertifikate und Wartungsverträge in unterschiedlichem Umfang erhältlich. Benötigen Sie eine andere Spannungsausführung oder Unterstützung bei der Auswahl des passenden Trocken- und Wärmeschranks für Ihre Anwendung? Über unseren Beschaffungsservice unterstützt Sie LT Laborhandel gerne bei der Beschaffung und Konfiguration.
