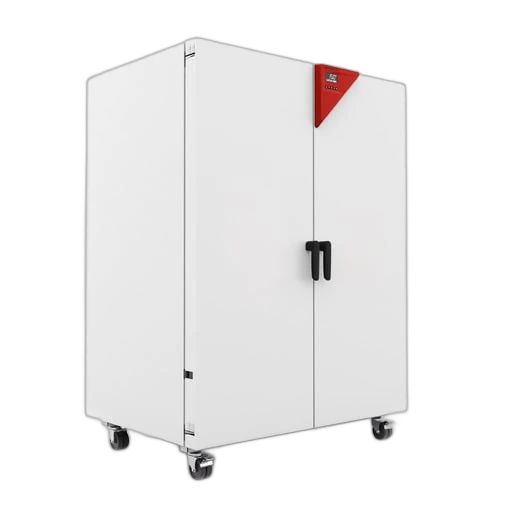

Binder ED 720 Trocken- und Wärmeschrank, Avantgarde.Line mit natürlicher Konvektion, 743 l, bis 300 °C, 9010-0341

Der Binder ED 720 ist die größte Baugröße der Avantgarde.Line-Reihe ED und für sehr große Chargen ausgelegt, die dennoch ohne aktive Luftbewegung im Innenraum getrocknet, sterilisiert oder wärmebehandelt werden sollen. Mit 743 Litern Nutzvolumen und einem Temperaturbereich von 5 °C über Raumtemperatur bis 300 °C bietet er den größten Innenraum der gesamten ED-Serie, weiterhin ausschließlich mit natürlicher Konvektion. Wo größere Mengen empfindlicher oder leichter Proben verarbeitet werden müssen, ohne dass diese durch Luftverwirbelung bewegt werden, ist der ED 720 die konsequente Fortführung des ED-Prinzips in der größten verfügbaren Kammergröße. Statt mehrere kleinere ED-Geräte parallel zu betreiben, lässt sich mit dem ED 720 eine ganze Serie an Chargen in einem einzigen, großzügig dimensionierten Innenraum zusammenfassen. Das reduziert nicht nur den Platzbedarf im Labor oder in der Fertigungshalle, sondern vereinfacht auch die Prozessüberwachung, da nur noch ein Gerät statt mehrerer parallel laufender Schränke im Blick behalten werden muss.

Große Kammer, kontrollierte Aufheizung

Bei einem Innenraum dieser Größe braucht die Wärme naturgemäß länger, um sich gleichmäßig zu verteilen: Die Aufheizzeit auf 150 °C liegt beim ED 720 bei rund 85 Minuten. Die räumliche Temperaturabweichung beträgt bei diesem Wert 3,2 ± K, die zeitliche 0,8 ± K. Der Energieverbrauch liegt bei 380 Wh/h (100 °C) beziehungsweise 700 Wh/h (150 °C) und ist dank APT.line Technologie laut Hersteller bis zu 30 % niedriger als bei marktüblichen Geräten vergleichbarer Größe. Für Prozesse, bei denen eine besonders ruhige, luftbewegungsarme Erwärmung wichtiger ist als eine kurze Aufheizzeit, ist dieser Zusammenhang bewusst in Kauf genommen. Wer regelmäßig große Mengen empfindlicher Proben behandelt, plant die längere Aufheizzeit entsprechend in den Prozessablauf ein und profitiert dafür von der schonenden, gleichmäßigen Wärmeverteilung ohne Luftverwirbelung im gesamten Innenraum.

Bedienung, Dokumentation und Sicherheit

Der ED 720 wird über einen Controller mit LCD-Anzeige gesteuert, die Abluftklappe lässt sich elektromechanisch regeln. Ein USB-Anschluss ermöglicht die Aufzeichnung der Prozessdaten, zusätzlich steht ein Programmspeicher zur Verfügung, sodass sich wiederkehrende Trocknungs- oder Sterilisationsabläufe hinterlegen lassen, ohne sie jedes Mal neu einzustellen. Über die Ethernet-Schnittstelle lässt sich das Gerät ins Labor-Netzwerk einbinden, der Netzanschluss erfolgt über einen Eurostecker (Typ C). Ein integrierter Temperaturwählbegrenzer der Klasse 2 nach DIN 12880 mit optischem Alarm sichert unbeaufsichtigte Prozessläufe zusätzlich ab, was bei einer Kammergröße von 743 Litern und entsprechend hohem Warenwert je Charge besonders relevant ist. Ergänzt wird die Bedienung durch ein ergonomisches Griffdesign an der großen, schweren Tür. Gerade bei einem Gerät dieser Größenordnung erleichtert die USB-Datenaufzeichnung die lückenlose Dokumentation von Temperaturverläufen, etwa wenn Prozessnachweise für interne Qualitätssicherung oder Audits benötigt werden, ohne dass dafür ein separates Datenlogger-System angeschafft werden muss.

Anschlussleistung und Aufstellung

Als größte Baugröße der Serie ist der ED 720 mit 400 V Drehstrom und einer Nennleistung von 4,1 kW ausgelegt. Bei Außenmaßen von 1.165 x 870 x 1.590 mm und einem Gerätegewicht von 169 kg ist er als freistehendes Standgerät konzipiert und sollte bereits bei der Aufstellungsplanung berücksichtigt werden, insbesondere hinsichtlich Türschwenkbereich, Bodenbelastung und Zugang zum Drehstromanschluss. Mit einer Höhe von 1.590 mm reicht das Gerät bis in Kopfhöhe, entsprechend lohnt sich vorab ein Blick auf die Raumhöhe und die Anlieferungswege am Aufstellort.

Typische Einsatzbereiche

Mit 743 Litern eignet sich der ED 720 für Anwendungen, bei denen sehr große Chargenmengen auf einmal verarbeitet werden müssen, aber weiterhin auf eine ruhige, luftverwirbelungsarme Wärmeverteilung Wert gelegt wird, etwa wenn mehrere Chargenserien direkt hintereinander abgearbeitet werden sollen und der Trockenschrank so zum zentralen Engpassgerät im Prozessablauf wird.

• Trocknung sehr großer Mengen Laborglas, Bauteile oder Verpackungsmaterial
• Wärmebehandlung umfangreicher Werkstoff- und Materialchargen in der Qualitätssicherung
• Sterilisationsprozesse für große Serien in Forschung und Industrie
• Zentraler Trockenschrank für Labore und Fertigungsbereiche mit hohem Durchsatz

Serienmäßig sind zwei verchromte Einschubgitter enthalten, die auf den großen Innenraum dieser Baugröße abgestimmt sind.

Technische Details

Lieferumfang

• 1x Binder ED 720 Trocken- und Wärmeschrank, 400 V (9010-0341)
• 2x verchromte Einschubgitter
• Bedienungsanleitung

Individueller Bedarf & Beschaffungsservice

Für den ED 720 sind zusätzliche Einschubgitter sowie Kalibrierzertifikate und Wartungsverträge in verschiedenen Umfängen erhältlich. Benötigen Sie eines dieser Zubehörteile oder Unterstützung bei der Auswahl des passenden Trocken- und Wärmeschranks für Ihre Anwendung? Über unseren Beschaffungsservice unterstützt Sie LT Laborhandel gerne bei der Beschaffung und Konfiguration.
