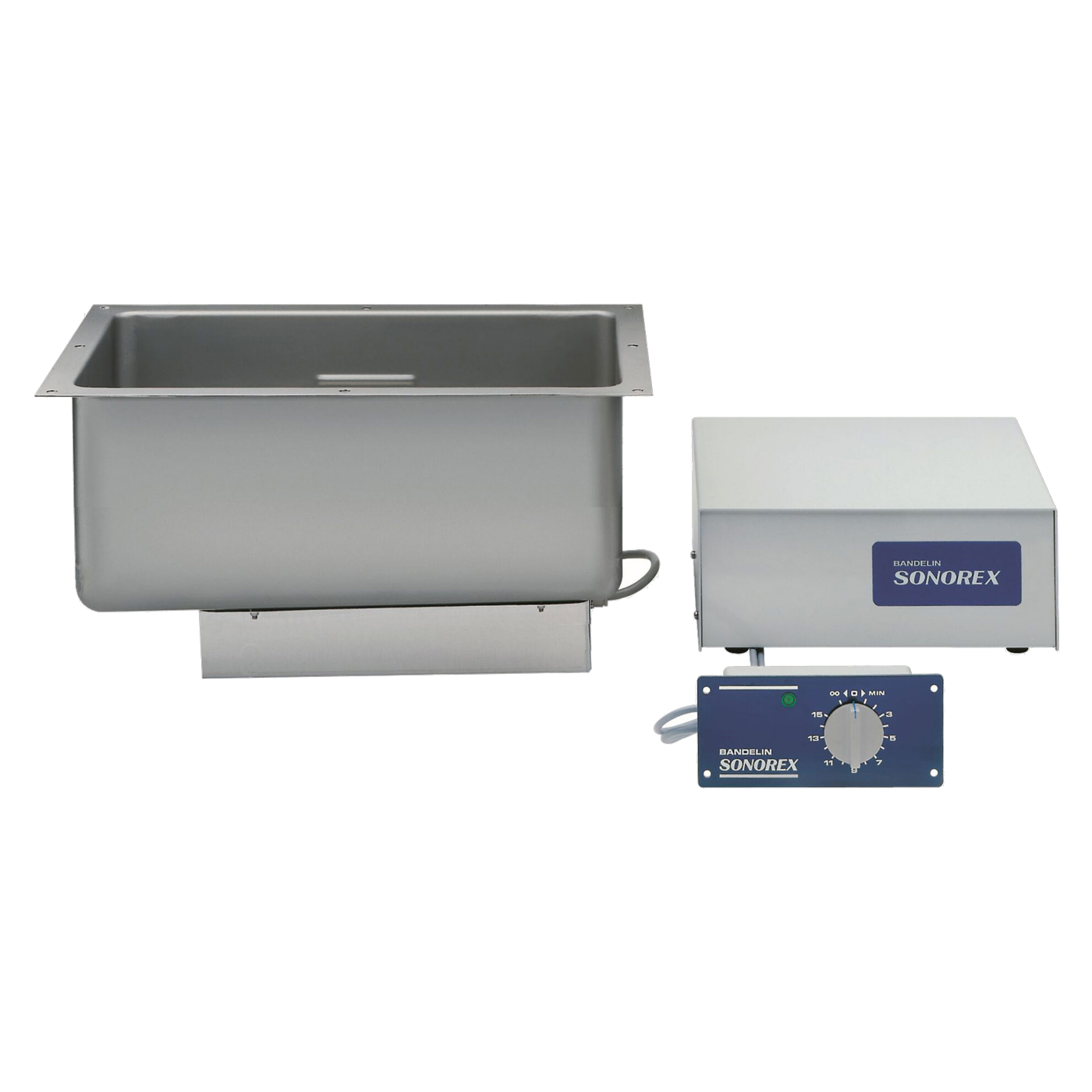

Bandelin SONOREX ZE 1031 Einbau-Ultraschallbad mit Drehgriff, 29 Liter, 35 kHz, 3060

Das Bandelin SONOREX ZE 1031 ist ein Einbau-Ultraschallbad für die Untertischmontage: Die Schwingwanne TE 1031 fasst 29,0 Liter, der Generator GT 503 M-C ist eine eigene Einheit, und die Bedienung läuft über die Steuereinheit ST 15.1 mit einem einzigen Drehgriff.

Wanne und Einbau

Die Innenmaße betragen 510 x 300 mm bei einer Tiefe von 200/220+ mm, der Wannenboden ist geneigt und die Ecken sind abgerundet. Das Material ist Edelstahl 1.4404 mit einer Dicke von 2,0 mm. Eine Füllstandsmarkierung hilft beim Befüllen, der Arbeitsinhalt liegt bei 20,0 von 29,0 Litern. Für den Ablauf hat die Wanne eine Sicke mit 1 ½ Zoll. Die Außenmaße der Schwingwanne sind 570 x 360 x 270/290 mm, die Schutzart ist IP 30. Zulässig ist eine Umgebungstemperatur von 5 bis 40 °C.

Generator und Steuereinheit getrennt montieren

Der Ultraschallgenerator GT 503 M-C ist ein eigenes Gehäuse aus lackiertem Aluminium, 360 x 310 x 142 mm groß, mit Schutzart IP 20 und einem Haltewinkel für die senkrechte Montage. Eine 2 m lange Anschlussleitung mit AMP-CPC-Stecker verbindet ihn mit der Wanne, das Netzkabel ist fest an der Steuereinheit ST 15.1 angebracht. Der Generator speist acht Schwingsysteme am Boden mit 300 Watt Nennleistung, die Spitzenleistung liegt bei 1200 Watt und die Frequenz bei 35 kHz.

Bedienung über Drehgriff

Die ST 15.1 stellt die Zeit von 1 bis 15 Minuten ein (± 5 %) oder schaltet auf Dauerbetrieb. Dazu kommen die Pulsfunktion und Sweep, die SweepTec-Frequenzautomatik. Wer die Badtemperatur mitlesen oder DEGAS nutzen will, nimmt das SONOREX ZE 1031 DT: Es hat dieselbe Wanne TE 1031 und denselben Generator, aber die Steuereinheit ST 30.1 DT mit Temperaturfühler und Temperaturanzeige.

Einordnung in die SONOREX ZE Reihe

Die 29-Liter-Wanne gibt es in zwei Leistungsstufen. Das ZE 1031 hat 1200 Watt Spitzenleistung und acht Schwingsysteme am Boden. Das SONOREX ZE 1032 hat bei gleichem Wannenvolumen 1760 Watt, eine breitere Schwingwanne und zusätzlich vier Schwingsysteme an der Seite. Größere Wannen mit 46 Litern Inhalt sind das ZE 1058 und das ZE 1059.

Zubehör für die Wanne TE 1031

Für den Betrieb stehen mehrere Teile zur Auswahl. Der Einsatzkorb K 29 EM hängt in einem Korbträger, es gibt den KT 30 und den KT 30 Z mit Griffen. Die Silikon-Noppenmatte SM 29 wird mit zwei Stück geliefert, wenn sie bestellt wird. Als Abdeckung gibt es den Deckel D 30 oder den Klappdeckel D 1031 G, und die Ablaufgarnitur G 1 ½ Typ V passt zur Sicke im Wannenboden. Die Einhängewanne mit Deckel KW 28-0 ist ein weiteres Zubehörteil. Der Folientestrahmen FT 36 liegt dem Bad bereits bei.

Typische Einsatzbereiche

• Reinigung medizinischer Instrumente
• Reinigung besonders empfindlicher Mikroinstrumente mit der Sweep-Frequenzautomatik
• Reinigungsplätze, an denen das Bad fest eingebaut statt aufgestellt wird

Häufig gestellte Fragen

Ist der Generator im Lieferumfang?
Ja, der Ultraschallgenerator GT 503 M-C gehört dazu, ebenso die Steuereinheit ST 15.1 und die 2 m lange Anschlussleitung zum Generator.

Zeigt das Bad die Temperatur an?
Temperaturfühler, Temperaturanzeige und Übertemperaturwarnung gehören zur Steuereinheit ST 30.1 DT der DT-Ausführung. Die ST 15.1 dieses Modells stellt Zeit und Dauerbetrieb ein.

Welcher Anschluss ist nötig?
230 V~ (± 10 %) bei 50/60 Hz. Die Stromaufnahme beträgt 1,4 A.

Gehört ein Deckel dazu?
Nein. Der Deckel D 30 und der Klappdeckel D 1031 G sind Zubehör und werden separat bestellt.

Technische Details

Lieferumfang

• Schwingwanne TE 1031
• Ultraschallgenerator GT 503 M-C
• Steuereinheit ST 15.1
• Folientestrahmen FT 36
• Anschlussleitung 2 m (AMP-CPC-Stecker) zum Generator

Einsatzkorb, Korbträger, Deckel, Einhängewanne, Noppenmatte und Ablaufgarnitur sind nicht im Lieferumfang enthalten.

Individueller Bedarf & Beschaffungsservice

Für die Einbau-Spülwanne SONOREX SW 31 Z, weiteres Zubehör oder ein anderes Modell der Reihe besteht individueller Beschaffungsbedarf. Über unseren Beschaffungsservice lässt sich das unverbindlich anfragen.
