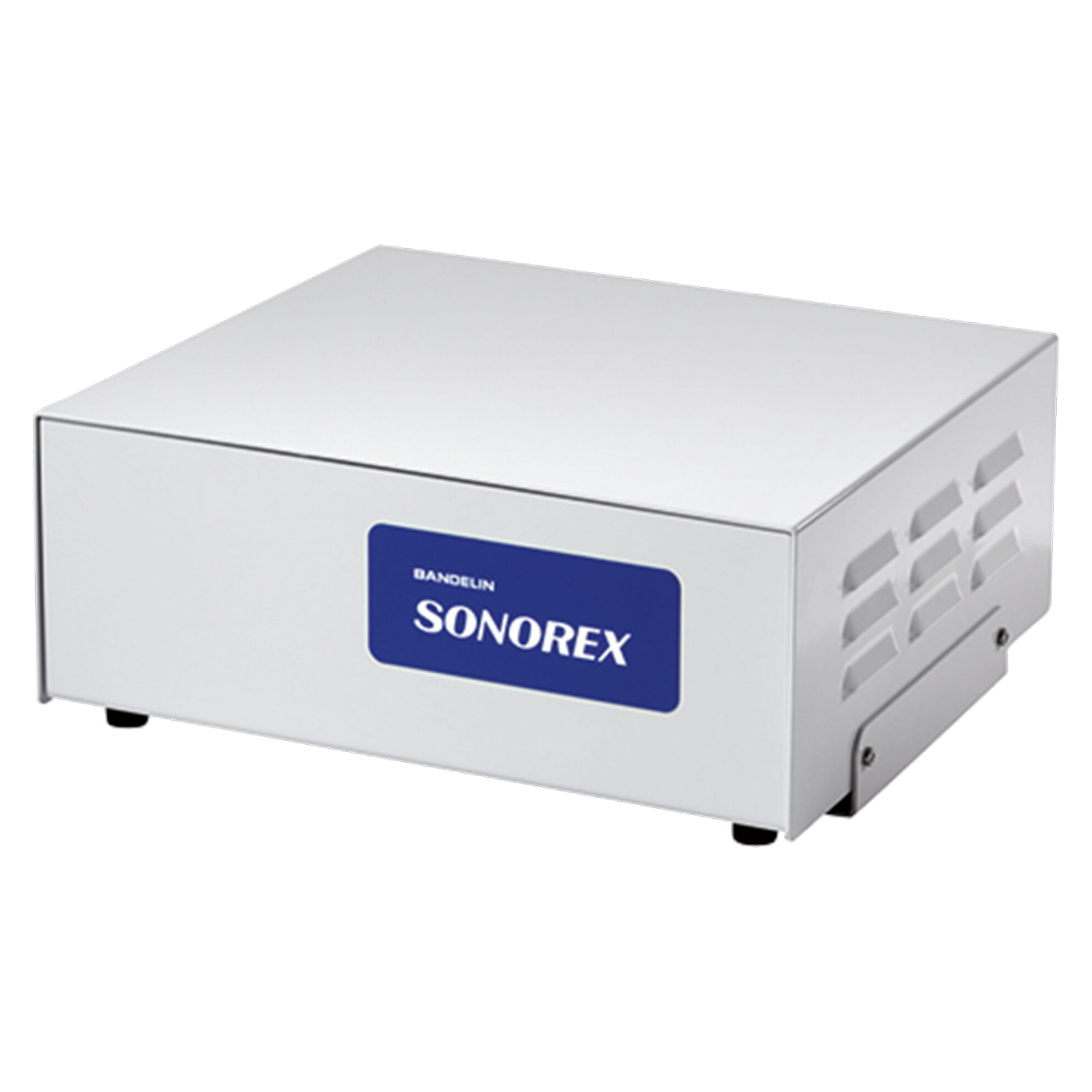

Bandelin SONOREX GT 504 M-C HF-Generator für Einbau-Ultraschallbäder ZE, 35 kHz, 440 W Nennleistung, 3228

Der Bandelin SONOREX GT 504 M-C gehört in die ZE-Einbaubäder ZE 1032 und ZE 1032 DT. Bei 35 kHz erreicht er 1760 W Spitzenleistung und 440 W Nennleistung und liegt damit zwischen dem GT 503 M-C der ZE-1031-Bäder und dem GT 1003 M-C der großen 46-Liter-Modelle.

Für ZE 1032 und ZE 1032 DT

Die Wanne der beiden Bäder ist wie beim ZE 1031 innen 510 x 300 mm groß und fasst 29 Liter, der Arbeitsinhalt liegt bei 20 Litern. Dazu kommt beim SONOREX ZE 1032 und beim ZE 1032 DT mehr Schalltechnik: Acht Schwingsysteme sitzen am Boden, vier weitere an der Seite. Bandelin beschreibt das als Boden- und Seitenschall mit TwinSonic-Technologie, die Schallschatten reduzieren soll, ohne dass der Korb oszillieren muss. Die Bedienung erfolgt beim ZE 1032 über die Steuereinheit ST 15.1 mit Drehgriff, beim ZE 1032 DT über die Steuereinheit ST 30.1 DT mit Tasten, Temperaturanzeige und Übertemperaturwarnung.

Leistung und Elektrik

Der Generator ist überlastsicher und hält die Leistung konstant. Er arbeitet mit Pulsfunktion und Sweep, bei den DT-Ausführungen kommt DEGAS-Schnellentgasung dazu. Betriebsspannung ist 230 V~ (± 10 %) bei 50/60 Hz, die Stromaufnahme beträgt 2 A. Der Ableitstrom bleibt unter 3,5 mA. Die Verbindung zur Steuereinheit ST läuft über einen Gerätestecker IEC 60320-C14.

Wanne und Verbindung

Die Schwingwanne TE 1032 besteht aus Edelstahl 1.4404 mit 2,0 mm Wandstärke, hat einen geneigten Boden mit abgerundeten Ecken und einen Ablauf als Sicke 1 ½ Zoll. Sie ist nach IP 30 geschützt und mit dem Generator über eine 2 m lange Anschlussleitung mit AMP-CPC-Stecker verbunden. Zulässig ist eine Umgebungstemperatur von 5 bis 40 °C. Beim ZE 1032 wird die Zeit von 1 bis 15 Minuten (± 5 %) oder im Dauerbetrieb gewählt, beim ZE 1032 DT stehen Stufen von 1 bis 30 Minuten zur Wahl.

Bauform und Montage

Das lackierte Aluminiumgehäuse misst 360 x 310 x 142 mm und ist nach IP 20 geschützt. Es wird mit dem mitgelieferten Haltewinkel senkrecht montiert, wahlweise links- oder rechtsseitig aufgehängt. Alle drei Generatoren der ZE-Reihe haben dieselben Außenmaße, die GT 503, GT 504 und GT 1003 unterscheiden sich in ihrer Leistung.

Regulatorische Einstufung

Der GT 504 M-C ist ein Medizinprodukt der Klasse I nach Verordnung (EU) 2017/745. Hinzu kommen die Niederspannungsrichtlinie 2014/35/EU, die EMV-Richtlinie 2014/30/EU und die RoHS-Richtlinie 2011/65/EU. Wer einen Generator für das kleinere ZE 1031 sucht, findet ihn im GT 503 M-C.

Typische Einsatzbereiche

• Ultraschallgenerator für die Einbau-Ultraschallbäder SONOREX ZE 1032 und ZE 1032 DT
• Ausstattung von Einbaubädern zur Reinigung medizinischer Instrumente

Häufig gestellte Fragen

Für welche Bäder ist der GT 504 M-C gedacht?
Für das SONOREX ZE 1032 und das ZE 1032 DT.

Wie viel Leistung hat der Generator?
Spitzenleistung 1760 W, Nennleistung 440 W bei 35 kHz.

Was verbraucht er an Strom?
Die Stromaufnahme beträgt 2 A bei 230 V.

Ist ein Haltewinkel dabei?
Ja, der Generator ist mit Haltewinkel für senkrechte Montage ausgestattet.

Technische Details

Lieferumfang

• 1x Bandelin SONOREX GT 504 M-C Ultraschallgenerator mit Haltewinkel für senkrechte Montage

Schwingwanne und Steuereinheit sind nicht enthalten und gehören zum jeweiligen ZE-Einbaugerät.

Individueller Bedarf & Beschaffungsservice

Für die Schwingwanne TE 1032, die Steuereinheit ST 15.1 oder ST 30.1 DT oder ein komplettes ZE-Einbaugerät besteht individueller Beschaffungsbedarf. Über unseren Beschaffungsservice lässt sich die passende Zusammenstellung unverbindlich anfragen.
