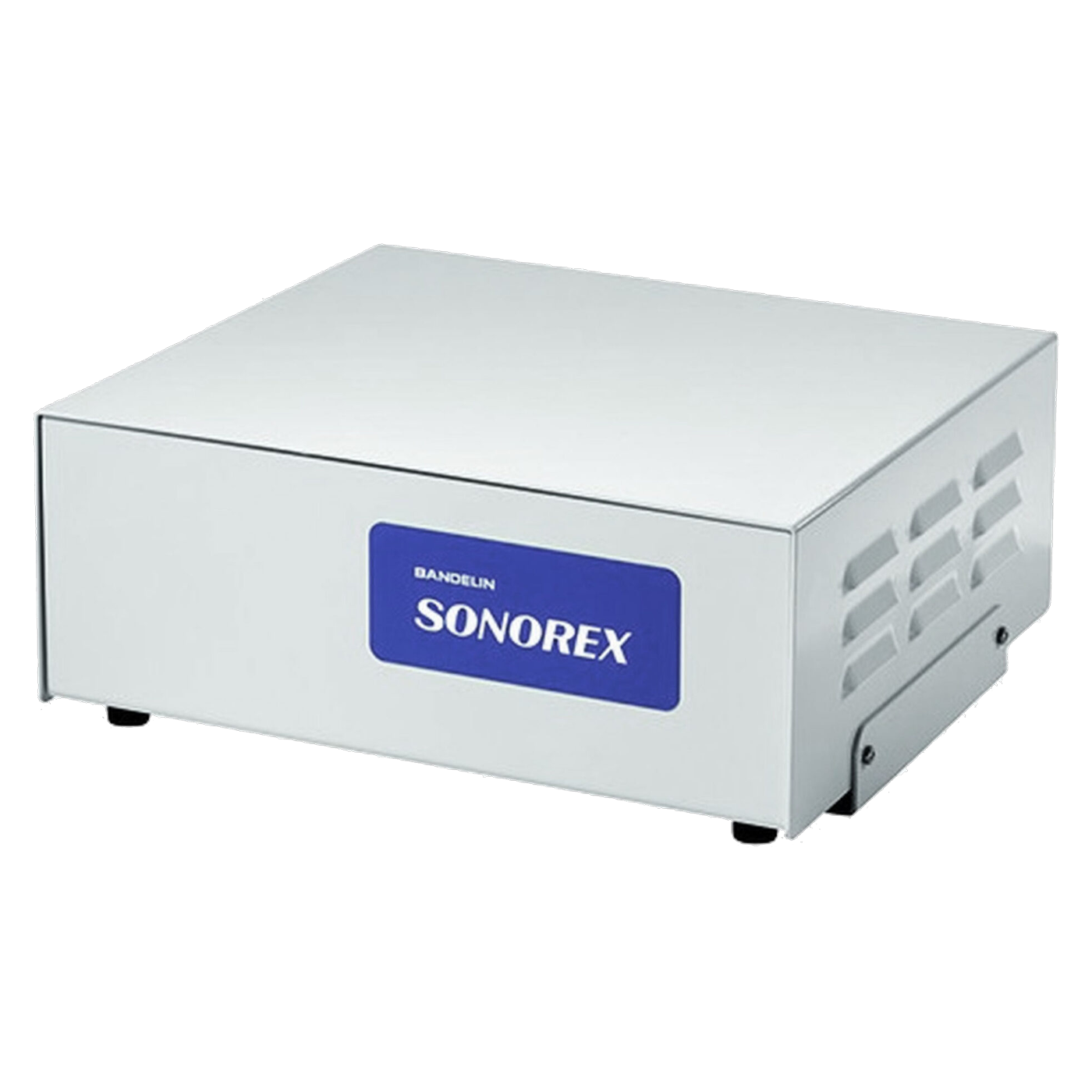

Bandelin SONOREX GT 503 M-C HF-Generator für Einbau-Ultraschallbäder ZE, 35 kHz, 300 W Nennleistung, 3209

Mit 1200 W Spitzenleistung und 300 W Nennleistung ist der Bandelin SONOREX GT 503 M-C ein Generator der kleineren ZE-Einbau-Ultraschallbäder: Er arbeitet bei 35 kHz in den Modellen ZE 1031 und ZE 1031 DT, deren Wanne innen 510 x 300 mm misst und 29 Liter fasst. Er ist auch als Einzelartikel erhältlich.

Einsatz im ZE 1031

Das SONOREX ZE 1031 hat eine Schwingwanne TE 1031 mit acht Schwingsystemen am Boden, einem Arbeitsinhalt von 20 Litern und der Steuereinheit ST 15.1 mit Drehgriff. Beim ZE 1031 DT übernimmt die Steuereinheit ST 30.1 DT mit Tasten, Temperaturfühler, Temperaturanzeige und Übertemperaturwarnung die Bedienung. Der GT 503 M-C liefert in beiden Fällen die Ultraschallleistung. Für die größeren Bäder ZE 1058 und ZE 1059 ist stattdessen der GT 1003 M-C mit 600 W Nennleistung vorgesehen.

Elektrische Eckdaten

Der Generator läuft an 230 V~ (± 10 %) und 50/60 Hz und nimmt dabei 1,4 A auf, an 115 V sind es 2,8 A. Der Ableitstrom liegt unter 3,5 mA. Er ist überlastsicher und hält die Leistung konstant. Die Funktionen Pulsfunktion und Sweep stehen zur Verfügung, die DEGAS-Schnellentgasung gibt es bei der DT-Ausführung des Bades. Mit der Steuereinheit ST wird der Generator über einen Gerätestecker IEC 60320-C14 verbunden.

Gehäuse und Befestigung

Das Gehäuse besteht aus lackiertem Aluminium, misst 360 x 310 x 142 mm und ist nach IP 20 geschützt. Ein Haltewinkel ermöglicht die senkrechte Montage, die Aufhängung ist links- oder rechtsseitig möglich.

Das Bad zum Generator

Die Wanne des ZE 1031 besteht aus Edelstahl 1.4404 mit 2,0 mm Wandstärke. Der Boden ist geneigt, die Ecken sind abgerundet, und der Ablauf sitzt als Sicke 1 ½ Zoll in der Wanne. Die Schwingwanne ist nach IP 30 geschützt und gibt über eine 2 m lange Anschlussleitung mit AMP-CPC-Stecker die Verbindung zum Generator. Die zulässige Umgebungstemperatur liegt bei 5 bis 40 °C. Beim ZE 1031 wird die Zeit von 1 bis 15 Minuten (± 5 %) oder im Dauerbetrieb gewählt, beim ZE 1031 DT stehen Stufen von 1 bis 30 Minuten zur Wahl.

Einstufung

Bandelin führt den GT 503 M-C als Medizinprodukt der Klasse I nach Verordnung (EU) 2017/745. Zusätzlich gelten die Niederspannungsrichtlinie 2014/35/EU, die EMV-Richtlinie 2014/30/EU und die RoHS-Richtlinie 2011/65/EU. Die Einbaubäder ZE 1031 und ZE 1031 DT sind für die Reinigung medizinischer Instrumente ausgelegt.

Typische Einsatzbereiche

• Ultraschallgenerator für die Einbau-Ultraschallbäder SONOREX ZE 1031 und ZE 1031 DT
• Ausstattung von Einbaubädern zur Reinigung medizinischer Instrumente

Häufig gestellte Fragen

Welche Bäder arbeiten mit dem GT 503 M-C?
Das SONOREX ZE 1031 und das ZE 1031 DT.

Welche Leistung hat der Generator?
Spitzenleistung 1200 W, Nennleistung 300 W bei 35 kHz.

Wie hoch ist die Stromaufnahme?
1,4 A an 230 V und 2,8 A an 115 V.

Gehört die Steuereinheit zum Artikel?
Nein, die Steuereinheit ST gehört zum jeweiligen ZE-Bad.

Technische Details

Lieferumfang

• 1x Bandelin SONOREX GT 503 M-C Ultraschallgenerator mit Haltewinkel für senkrechte Montage

Schwingwanne und Steuereinheit sind nicht enthalten und gehören zum jeweiligen ZE-Einbaugerät.

Individueller Bedarf & Beschaffungsservice

Für die Schwingwanne TE 1031, die Steuereinheit ST 15.1 oder ST 30.1 DT oder ein komplettes ZE-Einbaugerät besteht individueller Beschaffungsbedarf. Über unseren Beschaffungsservice lässt sich die passende Zusammenstellung unverbindlich anfragen.
