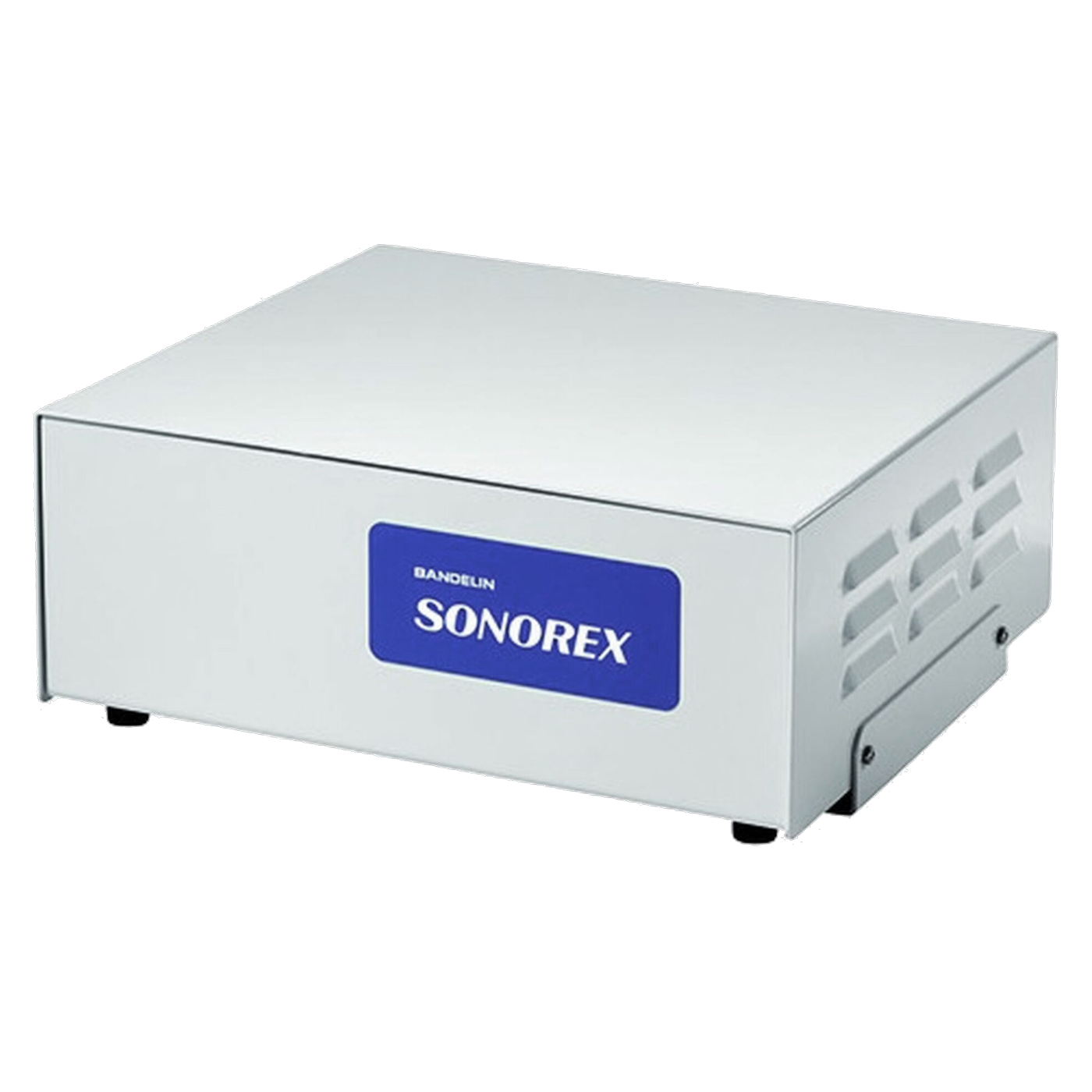

Bandelin SONOREX GT 1003 M-C HF-Generator für Einbau-Ultraschallbäder ZE, 35 kHz, 600 W Nennleistung, 3213

Die großen SONOREX-Einbau-Ultraschallbäder ZE 1058 und ZE 1059 mit 46 Litern Inhalt haben keinen Generator in der Wanne. Die Leistung kommt aus einem separaten Gehäuse, dem Bandelin SONOREX GT 1003 M-C. Er liefert bei 35 kHz eine Spitzenleistung von 2400 W und eine Nennleistung von 600 W und gehört zu den vier Einbaugeräten ZE 1058, ZE 1058 DT, ZE 1059 und ZE 1059 DT.

Generator, Schwingwanne und Steuereinheit

Ein Einbau-Ultraschallbad besteht bei Bandelin aus drei Teilen: der Schwingwanne, dem Generator und der Steuereinheit. Beim ZE 1058 sind das die Schwingwanne TE 1058.2 mit 16 Schwingsystemen am Boden, der GT 1003 M-C und die Steuereinheit ST 15.1 mit Drehgriff. Die DT-Ausführungen werden mit der Steuereinheit ST 30.1 DT über Tasten bedient und bringen Temperaturanzeige, Übertemperaturwarnung und DEGAS-Schnellentgasung mit. Der Generator verbindet sich über den Gerätestecker IEC 60320-C14 mit der Steuereinheit ST.

Leistungsdaten im Betrieb

Der GT 1003 M-C arbeitet überlastsicher und leistungskonstant. Das heißt, die abgegebene Leistung bleibt auch bei wechselnder Last im Bad stabil. Zu den Funktionen zählen Pulsfunktion und Sweep, bei den DT-Ausführungen kommt die DEGAS-Schnellentgasung dazu. An 230 V nimmt der Generator 2,7 A auf, an 115 V sind es 5,3 A. Der Ableitstrom liegt unter 3,5 mA. Betriebsspannung ist 230 V~ (± 10 %) bei 50/60 Hz.

Montage mit Haltewinkel

Das Aluminiumgehäuse ist lackiert, 360 x 310 x 142 mm groß und nach IP 20 geschützt. Mit dem Haltewinkel wird es senkrecht montiert, wahlweise links- oder rechtsseitig aufgehängt. Die ZE-Bäder sind für den Einbau von unten in eine Arbeitsplatte oder einen Schrank gebaut, der Generator ist ein eigenes Gehäuse.

Welcher Generator zu welchem ZE-Bad

Der GT 1003 M-C ist für die großen ZE-Bäder mit 600 x 400 mm Wanneninnenmaß vorgesehen: SONOREX ZE 1058, ZE 1058 DT, ZE 1059 und ZE 1059 DT. Die kleineren Bäder ZE 1031 und ZE 1032 verwenden die Generatoren GT 503 M-C beziehungsweise GT 504 M-C. Das Gerät ist als Medizinprodukt der Klasse I nach Verordnung (EU) 2017/745 eingestuft und erfüllt Niederspannungs-, EMV- und RoHS-Richtlinie.

Typische Einsatzbereiche

• Ultraschallgenerator für die Einbau-Ultraschallbäder SONOREX ZE 1058, ZE 1058 DT, ZE 1059 und ZE 1059 DT
• Ausstattung der ZE-Bäder zur Reinigung medizinischer Instrumente
• Betrieb der Einbau-Ultraschallbäder in Untertischmontage

Häufig gestellte Fragen

Für welche ZE-Modelle ist der GT 1003 M-C vorgesehen?
Für ZE 1058, ZE 1058 DT, ZE 1059 und ZE 1059 DT.

Welche Leistung hat der Generator?
Spitzenleistung 2400 W, Nennleistung 600 W bei 35 kHz.

Wie wird der Generator montiert?
Mit dem Haltewinkel senkrecht, links- oder rechtsseitig aufgehängt.

Ist die Steuereinheit enthalten?
Nein, die Steuereinheit ST gehört zum jeweiligen ZE-Bad. Der Generator verbindet sich über den Gerätestecker IEC 60320-C14 mit ihr.

Technische Details

Lieferumfang

• 1x Bandelin SONOREX GT 1003 M-C Ultraschallgenerator mit Haltewinkel für senkrechte Montage

Schwingwanne und Steuereinheit sind nicht enthalten und gehören zum jeweiligen ZE-Einbaugerät.

Individueller Bedarf & Beschaffungsservice

Für die passende Schwingwanne, die Steuereinheit ST oder ein komplettes ZE-Einbaugerät besteht individueller Beschaffungsbedarf. Über unseren Beschaffungsservice lässt sich die passende Zusammenstellung unverbindlich anfragen.
