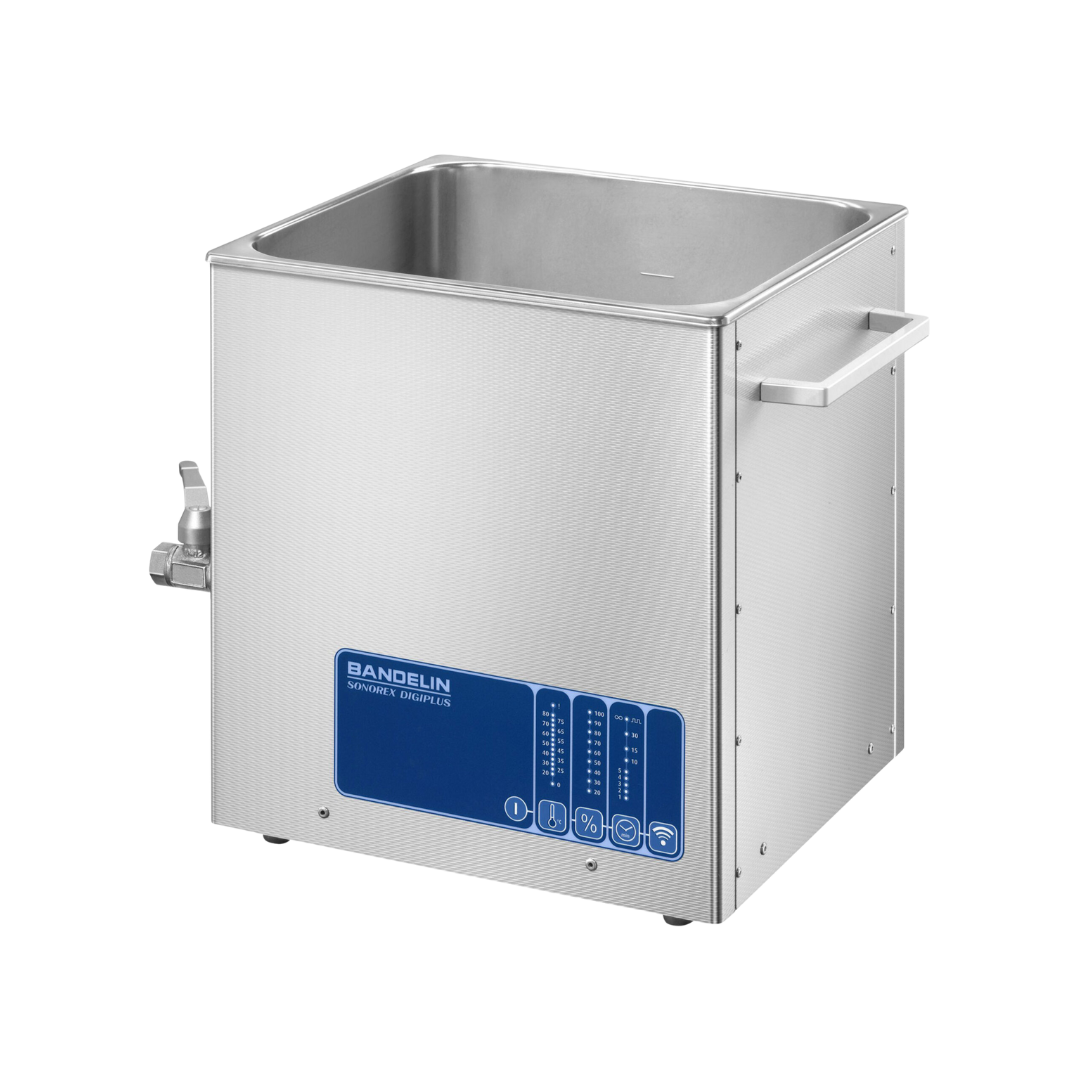

Bandelin SONOREX DIGIPLUS DL 514 BH Ultraschallbad mit Heizung, 18,7 l, 7185

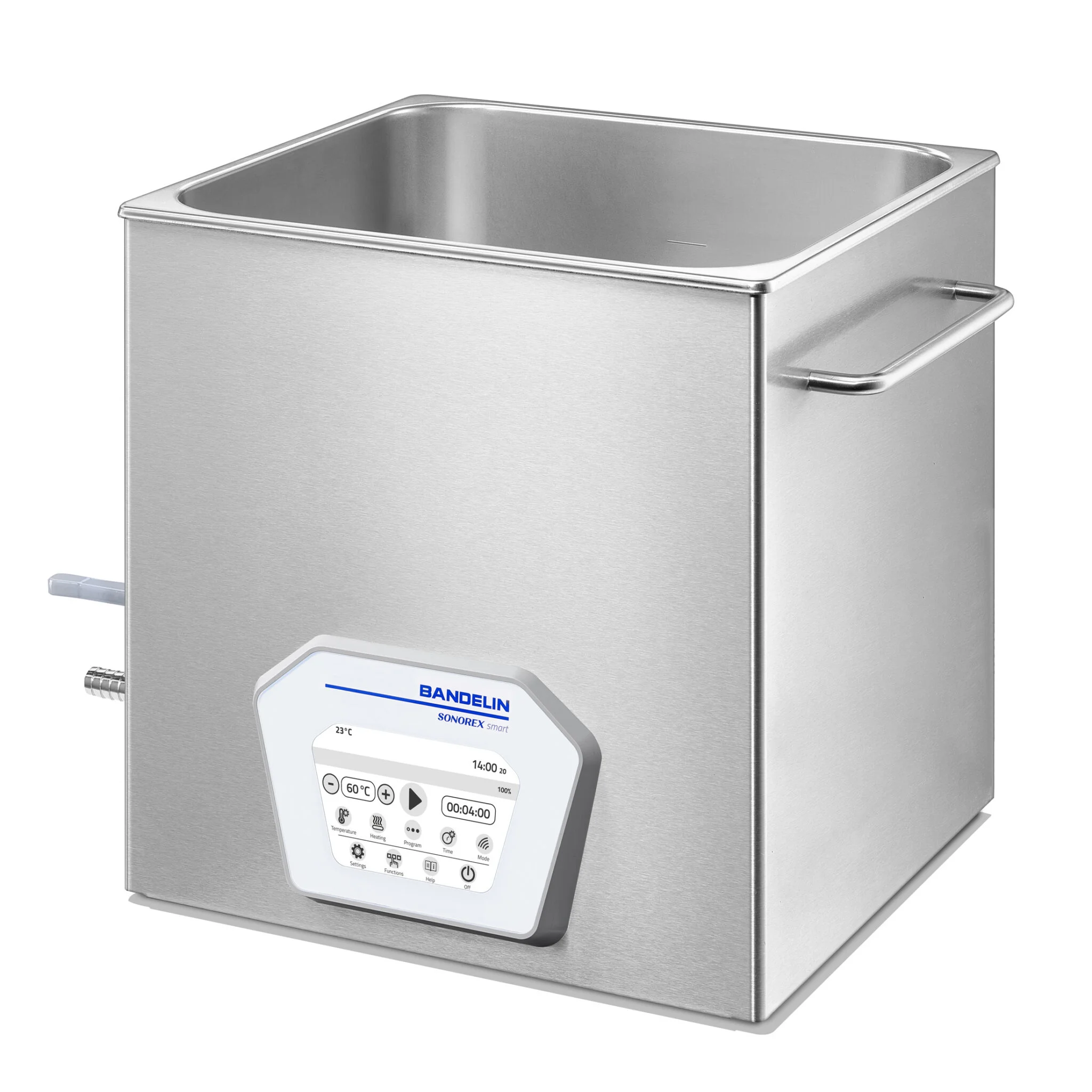

Wer im Labor, in der Dentalpraxis oder in der Werkstatt regelmäßig Instrumente, Werkstücke oder Glasware gründlich reinigen muss, kennt das Problem: Reinigungszeit, Temperatur und Intensität müssen sich exakt auf das jeweilige Reinigungsgut abstimmen lassen, ohne dass die Bedienung kompliziert wird. Das Bandelin SONOREX smart ST 514 BH ist ein Ultraschallbad mit Heizung und 18,7 Liter Gesamtinhalt, das genau hier ansetzt. Über den Touchscreen lassen sich Leistung, Temperatur und Reinigungsdauer feinstufig einstellen und als eigenes Programm speichern, sodass wiederkehrende Reinigungsabläufe jederzeit reproduzierbar ablaufen. Touchscreen-Bedienung mit zehn Programmspeichern Anstelle klassischer Drehregler oder einzelner Tasten übernimmt ein Touchscreen die komplette Bedienung des ST 514 BH. Die Ultraschallleistung lässt sich von 10 bis 100 % in 1-%-Schritten einstellen, die Temperatur von 20 bis 80 °C in 1-K-Schritten, und der Timer akzeptiert jeden Wert von 1 Sekunde bis 8 Stunden in 1-Sekunden-Schritten. Bis zu zehn Programme lassen sich mit diesen Einstellungen im Gerät hinterlegen und per Fingertipp wieder aufrufen. So lässt sich beispielsweise ein Programm für die intensive Grobreinigung stark verschmutzter Werkstücke und ein zweites für die schonende Aufbereitung empfindlicher Instrumente hinterlegen, beide jederzeit ohne erneutes Einstellen abrufbar. Ein integriertes ECO-Programm reduziert zusätzlich den Energieverbrauch, wenn das Bad nicht voll ausgelastet werden muss. Kräftiger Ultraschall mit DEGAS, Sweep, Puls und Intervall Der Ultraschallgenerator arbeitet mit einer Frequenz von 40 kHz bei einer Nennleistung von 215 W und einer Spitzenleistung von 860 W. Die DEGAS-Funktion entgast frisch angesetzte Reinigungsflüssigkeit vor dem eigentlichen Reinigungsvorgang und verhindert so, dass gelöste Luftblasen die Kavitationswirkung abschwächen. Die Sweep-Funktion verändert die Frequenz laufend leicht, um stehende Wellen im Becken zu vermeiden und eine gleichmäßige Reinigungswirkung im gesamten Bad zu erzielen. Puls- und Intervallbetrieb passen die Reinigungsintensität zusätzlich an unterschiedlich empfindliches Reinigungsgut an. Ultraschallbad mit Heizung: 600 W für konstante Badtemperaturen Viele Reinigungsmittel entfalten ihre volle Wirkung erst bei erhöhter Temperatur. Die 600-W-Heizung des ST 514 BH deckt einen Bereich von 20 bis 80 °C ab, einstellbar in 1-K-Schritten, sodass sich die Badtemperatur exakt auf das verwendete Reinigungskonzentrat abstimmen lässt. Der Ablauf erfolgt über einen Kugelhahn G ½ links, sodass sich das Bad nach der Reinigung ohne Kippen oder Umfüllen entleeren lässt. Systembus-Schnittstelle für die Docking Station DST 01 Über eine Systembus-Schnittstelle mit M12-Steckverbinder (4-polig) lässt sich das ST 514 BH an die Docking Station DST 01 anschließen und so in vernetzte Reinigungsprozesse einbinden, in denen mehrere Geräte gemeinsam betrieben werden sollen. Robuste Edelstahlausführung für den Dauereinsatz Wanne und Gehäuse bestehen aus Edelstahl 1.4301. Die Wanne hat eine Dicke von 1,0 mm und fasst innen 325 × 300 × 200 mm, bei einem Gesamtinhalt von 18,7 Litern und einem Arbeitsinhalt von 12,5 Litern. Mit Außenmaßen von 355 × 325 × 350 mm, ohne Griffe und Kugelhahn gemessen, und einem Nettogewicht von 10,3 kg lässt sich das Gerät auf jeder Laborbank oder Werkbank unterbringen. Schutzart IP 32 und Schutzklasse I sorgen für einen sicheren Betrieb im Alltag zwischen Labor, Praxis und Werkstatt. Anschluss, Gewährleistung und Versand Der Anschluss erfolgt über ein fest montiertes, 2 Meter langes Netzkabel an 230-V-Wechselspannung (±10 %, 50/60 Hz) bei einer Stromaufnahme von 3,6 A. Auf das SONOREX smart ST 514 BH gewährt Bandelin 2 Jahre Gewährleistung; versandfertig verpackt wiegt das Gerät 12,6 kg bei Verpackungsmaßen von 475 × 445 × 465 mm. Nachfolger des SONOREX DIGIPLUS DL 514 BH, kompatibel mit vorhandenem Zubehör Das ST 514 BH ist der Nachfolger des inzwischen abgekündigten SONOREX DIGIPLUS DL 514 BH und übernimmt eine vergleichbare Wannengröße und Leistungsklasse. Wer bereits Deckel, Einhängekorb, Einhängewanne, Einsatzbecher oder Einlegegitter für ein 514er-Modell im Einsatz hat, kann dieses Zubehör direkt am neuen ST 514 BH weiterverwenden, ein Umrüsten auf neue Zubehörgrößen ist nicht nötig. Gegenüber dem Vorgänger bringt das ST 514 BH eine Touchscreen-Bedienung statt einzelner Tasten mit, eine feinere Leistungseinstellung in 1-%- statt 10-%-Schritten, einen frei wählbaren Timer statt fester Zeitstufen sowie zehn Programmspeicher und die Systembus-Schnittstelle für die Docking Station. Typische Einsatzbereiche Das ST 514 BH eignet sich überall dort, wo Reinigungsobjekte gründlich, aber schonend behandelt werden müssen und die Reinigungsparameter über den Tag hinweg reproduzierbar bleiben sollen: Probenvorbereitung und Reinigung von Laborglas, Küvetten und Kleinteilen im Laboralltag Aufbereitung von Instrumenten in Dental- und Medizintechnikpraxen vor der weiteren Sterilisation Feinreinigung von Bauteilen, Werkzeugen und Maschinenkomponenten in Industrie und Werkstatt Technische Details Wanne innen (L×B×T)325 × 300 × 200 mm Material WanneEdelstahl 1.4301, Dicke 1,0 mm Gesamtinhalt18,7 l Arbeitsinhalt12,5 l Ultraschallfrequenz40 kHz Ultraschallleistung215 W (Nenn), 860 W (Spitze) Leistungseinstellung10 bis 100 %, in 1-%-Schritten Heizleistung600 W Temperaturbereich20 bis 80 °C, in 1-K-Schritten Timer1 s bis 8 h, in 1-s-Schritten Pulsationszeiten1 bis 60 s Programmspeicher10, inkl. ECO-Programm FunktionenDEGAS, Sweep, Puls, Intervall BedienungTouchscreen SchnittstelleSystembus M12, 4-polig, für Docking Station DST 01 AblaufKugelhahn G ½ links GehäuseEdelstahl 1.4301 Außenmaße (ohne Griffe/Kugelhahn)355 × 325 × 350 mm Gewicht (netto)10,3 kg Verpackungsmaße475 × 445 × 465 mm Versandgewicht (brutto)12,6 kg Anschluss230 V~ (±10 %), 50/60 Hz, 3,6 A Netzkabel2 m, fest am Gerät SchutzartIP 32 SchutzklasseI StützbatterieLithium-Knopfzelle CR 2032, 3 V KlassifizierungMedizinprodukt Klasse I (MDR 2017/745) KonformitätNiederspannungsrichtlinie 2014/35/EU, EMV 2014/30/EU, RoHS 2011/65/EU Lieferumfang 1x Bandelin SONOREX smart ST 514 BH Ultraschallbad mit Heizung, Edelstahlwanne mit festem 2-m-Netzkabel Deckel, Einhängekorb, Einhängewanne, Einsatzbecher, Einlegegitter und die Docking Station DST 01 sind nicht im Lieferumfang enthalten und separat erhältlich. Regulatorische Informationen Das Gerät enthält eine Lithium-Stützbatterie (Knopfzelle CR 2032, 3 V) für den Programmspeicher. Batterien dürfen gemäß Batteriegesetz nicht über den Hausmüll entsorgt werden. Sie sind zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet; die Rückgabe ist unentgeltlich bei den öffentlichen Sammelstellen der Kommunen sowie überall dort möglich, wo Batterien der jeweiligen Art verkauft werden. Individueller Bedarf & Beschaffungsservice Für Deckel, Einhängekorb, Einhängewanne, Einsatzbecher, Einlegegitter oder die Docking Station DST 01 zum ST 514 BH unterstützen wir Sie gerne über unseren Beschaffungsservice, ebenso bei individueller Beschaffung von Ersatzteilen oder passenden Reinigungskonzentraten.

Wo mehrere Bechergläser, Siebe oder größere Instrumentensätze gleichzeitig gereinigt werden sollen, wird aus 9 oder 10 Litern schnell zu wenig Volumen. Das Bandelin SONOREX SUPER RK 514 BH hat 18,7 Liter Gesamtinhalt und 12,5 Liter Arbeitsinhalt, spürbar mehr Kapazität, und bleibt dabei innerhalb der Drehgriff-bedienten SUPER RK Baureihe.Vier Schwingsysteme für größere ChargenBei 35 kHz Arbeitsfrequenz verteilen sich 860 Watt Spitzenleistung und 215 Watt Nennleistung auf vier Schwingsysteme, die SweepTec-Funktion sorgt dafür, dass auch bei diesem größeren Beckenvolumen keine stehenden Wellen entstehen und die Kavitation gleichmäßig wirkt, egal ob mehrere kleinere Objekte oder ein einzelnes großes Becherglas im Bad liegen.600-Watt-Heizung für anspruchsvolle ReinigungsaufgabenDie Heizung deckt 30 bis 80 °C ab, mit Trockenlaufschutz gegen Beschädigung bei zu niedrigem Füllstand. Reinigungsdauer und Temperatur lassen sich unabhängig über zwei Drehgriffe einstellen, der Timer reicht von 1 bis 15 Minuten (± 5 %) oder Dauerbetrieb für längere Reinigungszyklen.Größere Wanne als die kleineren SUPER RK ModelleWanne und Gehäuse bestehen aus Edelstahl 1.4301 mit einer Dicke von 1,0 mm, die Innenmaße von 325 x 300 x 200 mm bieten deutlich mehr Fläche als die kleineren SUPER RK Modelle. Mit Außenmaßen von 355 x 325 x 385 mm und einem Nettogewicht von 9,8 kg bleibt das Gerät dennoch transportabel. Ein Kugelhahn G 1/2 auf der linken Seite erlaubt das Entleeren der größeren Wassermenge, ohne das Gerät zu kippen.Auswahlhilfe: wann das RK 514 BH die richtige Wahl istReicht das Volumen des RK 510 H (9,7 Liter) nicht mehr aus, weil regelmäßig mehrere Bechergläser oder ein größeres Instrumentenset gleichzeitig gereinigt werden, ist das RK 514 BH mit 18,7 Litern der nächste sinnvolle Schritt innerhalb der SUPER RK Baureihe. Wird noch mehr Volumen benötigt, etwa für ganze Siebe oder größere Chargen, folgen Modelle wie das RK 1028 H mit 28 Litern.Familienabgrenzung: SUPER RK, DIGITEC DT und smart STAuch bei größeren Volumina bleibt die SUPER RK Baureihe bei der einfachen Drehgriffbedienung. Für digitale Tastenbedienung mit LED-Display und automatischer DEGAS-Entgasung bei ähnlicher Größenklasse steht das DIGITEC DT 512 H mit 13 Litern zur Verfügung, für Touchscreen-Bedienung mit Programmspeicher die smart ST Baureihe. Neben Bandelin SONOREX sind auch Elma Elmasonic Ultraschallbäder erhältlich.Anwendung und WartungDer Arbeitsinhalt von 12,5 Litern liegt deutlich unter dem Gesamtinhalt von 18,7 Litern, damit auch mehrere Bechergläser gleichzeitig eingelegt werden können, ohne dass Flüssigkeit über den Rand läuft. Für die Reinigungsflüssigkeit eignet sich ein Konzentrat der TICKOPUR-Reihe von Bandelin, bei diesem Volumen empfiehlt sich eine großzügigere Nachfüllmenge. Vor dem ersten Zyklus mit frisch angesetztem Medium hilft ein kurzer Vorlauf im Dauerbetrieb gegen gelöste Luft. Nach dem letzten Reinigungsgang des Tages lässt sich die Wanne über den Kugelhahn zügig entleeren.Typische EinsatzbereicheReinigung mehrerer Bechergläser oder größerer Laborglasteile gleichzeitigReinigung von Siebeinsätzen und größeren InstrumentensetsWärmeunterstützte Chargenreinigung in Werkstatt und IndustrieEntgasen größerer Mengen wässriger Lösungen vor der AnalytikHäufig gestellte FragenWie viel passt tatsächlich in die Wanne?Der Arbeitsinhalt liegt bei 12,5 Litern, der Gesamtinhalt bei 18,7 Litern.Welche Temperatur ist möglich?30 bis 80 °C, mit Trockenlaufschutz der Heizung.Wo liegt der Ablauf?Links, als Kugelhahn mit G 1/2 Anschluss.Ist ein Korb enthalten?Nein, der Einhängekorb K 14 B oder alternativ K 14 AZ sowie der Deckel D 514 sind separat erhältlich.Technische DetailsGesamtinhalt / Arbeitsinhalt18,7 l / 12,5 lInnenmaße Wanne (L x B x T)325 x 300 x 200 mmAußenmaße (L x B x H)355 x 325 x 385 mmGewicht (netto)9,8 kgUltraschallfrequenz35 kHzUltraschallleistungSpitzenleistung 860 W, Nennleistung 215 W, 4 SchwingsystemeHeizleistung600 W, Temperaturbereich 30 bis 80 °C, TrockenlaufschutzTimer1 bis 15 Minuten (± 5 %) oder DauerbetriebBedienungDrehgriffFunktionenSweepTec, PulsfunktionWannenmaterialEdelstahl 1.4301, Dicke 1,0 mmGehäusematerialEdelstahl 1.4301AblaufKugelhahn G 1/2, linke SeiteNetzanschluss230 V~ (± 10 %), 50/60 Hz, wahlweise 115 V~, Netzkabel 2 m fest, Schutzklasse IStromaufnahme230 V 3,6 A / 115 V 7,1 ASchutzgradIP 32MedizinprodukteklasseKlasse I (Verordnung EU 2017/745)KonformitätNiederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU, RoHS-Richtlinie 2011/65/EUVerpackungsmaße475 x 445 x 465 mmLieferumfang1x Bandelin SONOREX SUPER RK 514 BH Ultraschallbad mit HeizungFestes Netzkabel (2 m)GebrauchsanweisungEinhängekorb und Deckel sind nicht im Lieferumfang enthalten und separat erhältlich.Individueller Bedarf & BeschaffungsserviceFür den Einhängekorb K 14 B, den alternativen Korb K 14 AZ, den Deckel D 514 oder ein größeres Modell wie das RK 1028 H besteht individueller Beschaffungsbedarf. Über unseren Beschaffungsservice lässt sich passendes Zubehör, ein Ersatzkorb oder ein anderes Modell aus der SONOREX-Baureihe unverbindlich anfragen.

Das Bandelin SONOREX DIGITEC DT 514 BH hat eine Wanne mit 200 mm Tiefe. Sie misst innen 325 x 300 x 200 mm und fasst 18,7 Liter, davon sind 12,5 Liter Arbeitsinhalt. Heizung, Tastenbedienung und Ablauf gehören zur Ausstattung.200 Millimeter Tiefe statt 150Die Grundfläche entspricht der des DT 514 H, die Wanne ist aber 50 mm tiefer. Dadurch steigt der Gesamtinhalt von 13,5 auf 18,7 Liter und der Arbeitsinhalt von 9,0 auf 12,5 Liter. Das Gerät ist mit 355 x 325 x 385 mm Außenmaß entsprechend höher und wiegt 9,7 kg. Wanne (1,0 mm) und Gehäuse bestehen aus Edelstahl 1.4301.Heizung und SchutzfunktionenDie 600-Watt-Heizung ist von 20 bis 80 °C einstellbar, Soll- und Istwert erscheinen auf dem Display. Zum Schutz sind ein Siedeverzugsschutz und ein Trockenlaufschutz der Heizung eingebaut. Ohne Heizung, aber mit der Wanne von 150 mm Tiefe, arbeitet das DT 514.Ultraschall und TimerVier Schwingsysteme erzeugen bei 35 kHz 860 Watt Spitzenleistung (215 Watt Nennleistung). SweepTec verhindert vollautomatisch stehende Wellen im Ultraschallfeld, dazu gibt es Pulsfunktion und DEGAS-Schnellentgasung. Die Zeit lässt sich auf 1, 2, 3, 4, 5, 10, 15 oder 30 Minuten setzen (± 5 Prozent) oder auf Dauerbetrieb. Nach zwölf Stunden ohne Tastendruck schaltet das Gerät ab.Ablauf und AnschlussDas Wasser läuft über den Kugelhahn G 1/2 an der linken Seite ab, Schlauchtülle und Schlauch zur Montage liegen bei. Das Netzkabel ist 2 m lang und fest angeschlossen. Die Stromaufnahme beträgt 3,6 A bei 230 V, der Schutzgrad ist IP 33, die zulässige Umgebungstemperatur reicht von 5 bis 40 °C.Körbe und HalterFür diese Wanne führt Bandelin den Einhängekorb K 14 B (275 x 245 x 50 mm, bis 10 kg) und den Korb K 14 AZ (285 x 260 x 155 mm, Maschenweite 12,5 x 12,5 mm), der für eine Vollsichtmaske, zwei Vollmasken oder vier Halbmasken ausgelegt ist. Hinzu kommen der Gerätehalter GH 14, der Deckel D 514, der Lochdeckel DE 514 für vier Einsatzbecher und die Einhängewanne KW 14 B (275 x 210 x 195 mm).Typische EinsatzbereicheUltraschallreinigung von Gegenständen unterschiedlicher Form, Art und Größe in Labor, Praxis und WerkstattReinigung höherer Gegenstände dank 200 mm WannentiefeSchnellentgasen von FlüssigkeitenHomogenisieren und EmulgierenProbenvorbereitung für die AnalytikReinigung von Instrumenten; das Ultraschallbad ist als Medizinprodukt der Klasse I eingestuft, die Eignung der Instrumente richtet sich nach den Angaben des InstrumentenherstellersHäufig gestellte FragenWie tief ist die Wanne?200 mm, bei einer Grundfläche von 325 x 300 mm.Welche Temperatur ist einstellbar?20 bis 80 °C bei 600 Watt Heizleistung.Wie viel Flüssigkeit wird eingefüllt?Der Arbeitsinhalt beträgt 12,5 Liter, der Gesamtinhalt 18,7 Liter.Für welche Netzspannung ist die Ausführung 3216?230 V mit EU-Stecker CEE 7/7. Varianten mit GB-, CH- und US-Stecker führt Bandelin unter den Bestellnummern 3216-GB, 3216-CH und 3216-1.Technische DetailsGesamtinhalt / Arbeitsinhalt18,7 l / 12,5 lInnenmaße Wanne (L x B x T)325 x 300 x 200 mmAußenmaße (L x B x H)355 x 325 x 385 mm (ohne Griffe und Kugelhahn, mit Füßen)Gewicht (netto / brutto)9,7 kg / 11,8 kgUltraschallfrequenz35 kHzUltraschallleistungSpitzenleistung 860 W, Nennleistung 215 W, 4 SchwingsystemeHeizung600 W, einstellbarer Temperaturbereich 20 bis 80 °C, Schutz vor Siedeverzug, TrockenlaufschutzTimer1, 2, 3, 4, 5, 10, 15, 30 min (± 5 %) oder DauerbetriebBedienungTasten, AnzeigedisplayFunktionenSweepTec, Pulsfunktion, DEGAS Schnellentgasung, Schutz vor Siedeverzug, Trockenlaufschutz der Heizung, automatische Sicherheitsabschaltung 12 h nach letztem TastendruckWannenmaterialEdelstahl 1.4301, Dicke 1,0 mmGehäusematerialEdelstahl 1.4301AblaufKugelhahn G 1/2, linke SeiteGriffeseitlichNetzanschluss230 V~ (± 10 %), 50/60 Hz, alternativ 115 V~ (± 10 %), Netzkabel 2 m fest, Schutzklasse IStromaufnahme230 V 3,6 A / 115 V 7,1 AAbleitstromunter 3,5 mASchutzgradIP 33Zulässige Umgebungstemperatur5 bis 40 °CMedizinprodukteklasseKlasse I (Verordnung EU 2017/745)KonformitätNiederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU, RoHS-Richtlinie 2011/65/EUVerpackungsmaße475 x 445 x 465 mmLieferumfang1x Bandelin SONOREX DIGITEC DT 514 BH Ultraschallbad mit HeizungNetzkabel (2 m, fest am Gerät)Kugelhahn, Schlauchtülle und Schlauch zur Montage am AblaufKörbe, Deckel, Halter und Einsatzbecher sind nicht im Lieferumfang enthalten und separat erhältlich.Individueller Bedarf & BeschaffungsserviceFür die Körbe K 14 B oder K 14 AZ, den Deckel D 514 oder die Einhängewanne KW 14 B besteht individueller Beschaffungsbedarf. Über unseren Beschaffungsservice lässt sich das unverbindlich anfragen.
