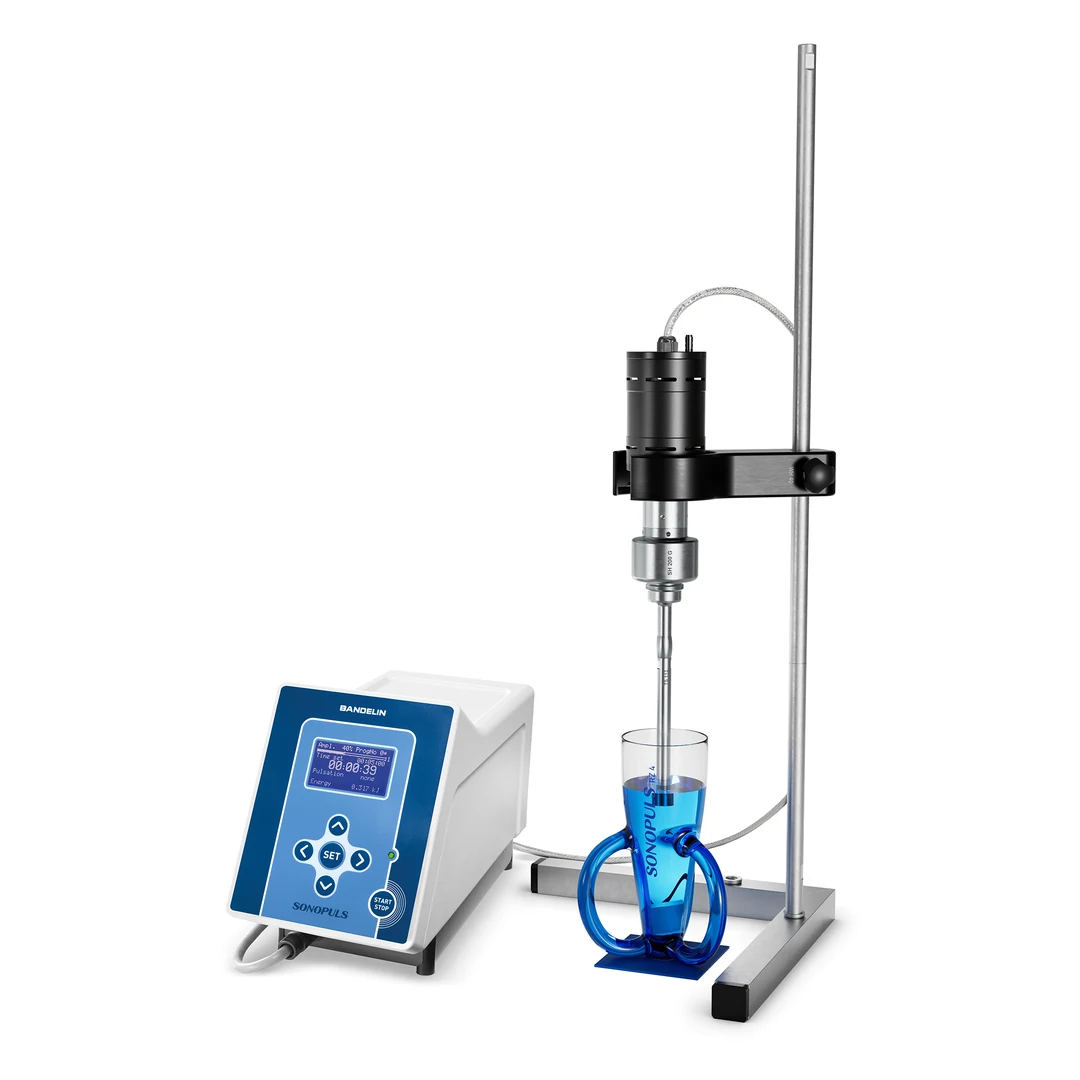

Bandelin SONOPULS HD 4200 Ultraschall-Homogenisator, 200 W, 20 kHz, 4200

Zellaufschluss, Homogenisieren oder Emulgieren brauchen mehr Energie an einem Punkt, als ein Ultraschallbad liefern kann. Das Bandelin SONOPULS HD 4200 arbeitet deshalb mit einer direkt in die Probe eintauchenden Sonotrode statt einer Wanne: Generator, Wandler, Stufenhorn und die Titansonotrode TS 113 bilden ein betriebsfertiges Set für Probenvolumina von 20 bis 900 Millilitern.

Amplitudenregelung mit AMPLICHRON-Schaltung

Die Amplitude lässt sich in 1-Prozent-Schritten von 10 bis 100 Prozent einstellen, ein Ist-Wert wird während des Betriebs laufend angezeigt. Die AMPLICHRON-Schaltung hält die Amplitude auch bei wechselnder Belastung der Probe konstant, das begünstigt reproduzierbare Ergebnisse zwischen mehreren Durchläufen. Bei 200 Watt Ultraschallnennleistung und 20 Kilohertz Frequenz liefert der Generator GM 4200 genug Energie, um auch zähere Proben zuverlässig zu bearbeiten.

Sonotrode TS 113 für Volumina bis 900 Milliliter

Im Lieferumfang ist die Titansonotrode TS 113 mit 130 Millimetern Länge und einem Stufenhorn-Anschluss M 10 enthalten, ausgelegt für 20 bis 900 Milliliter Beschallungsvolumen. Die HD-4000-Baureihe deckt insgesamt 5 bis 1.000 Milliliter ab, je nachdem, welche der lieferbaren Sonotroden mit Durchmessern von 3 bis 25 Millimetern eingesetzt wird. Wer regelmäßig kleinere oder größere Volumina bearbeitet, kann bei gleichem Generator die Sonotrode wechseln.

Pulsbetrieb, Timer und Batch-Verarbeitung

Die Zeiteinstellung reicht von 1 Sekunde bis 9 Stunden, 59 Minuten und 59 Sekunden oder Dauerbetrieb, eine Energieanzeige in Kilojoule dokumentiert den Energieeintrag je Lauf. Das Arbeitsintervall lässt sich zwischen 0,2 und 600 Sekunden pulsieren, das Ruheintervall zwischen 0,3 und 600 Sekunden, so bleibt die Probe zwischen den Pulsen kühler. Neun Programmspeicherplätze und ein Batch-Betrieb erlauben es, mehrere gespeicherte Beschallungsprogramme automatisch nacheinander abzuarbeiten, das ist bei wiederkehrenden Probenserien praktisch.

Sicherheit im Betrieb

Laut Gebrauchsanweisung ist es aus gesundheitlichen Gründen nicht erlaubt, sich für längere Zeit ohne Gehörschutz im näheren Umfeld des Geräts aufzuhalten. Das Gerät erfüllt die CE-Kennzeichnungskriterien nach Niederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU und RoHS-Richtlinie 2011/65/EU, geprüft nach den Normen EN 61010-1 (Sicherheit) und EN 61326-1 (EMV, Klasse B nach EN 55011). Der Betrieb ist für Innenräume bei 5 bis 40 Grad Celsius und bis 2.000 Metern Höhenlage vorgesehen, der Schutzgrad des Generators liegt bei IP 30 nach DIN EN 60529.

Pflege und Wartung der Sonotrode

Laut Gebrauchsanweisung sind SONOPULS Ultraschallhomogenisatoren bis auf den verfahrensbedingten Verschleiß der Sonotroden wartungsfrei. Die Reinigung erfolgt meist mit einem alkoholgetränkten, fusselfreien Tuch, für eine Sterilisation lässt sich die Sonotrode abschrauben und separat sterilisieren. Nutzt sich die schallabstrahlende Fläche durch Kavitationserosion ab, kann sie bis zu einem Werkstoffabtrag von etwa 1 Millimeter nachpoliert werden, danach ist ein Austausch nötig. Bei häufigem Einsatz empfiehlt sich deshalb eine Vorratshaltung der verwendeten Sonotroden.

Typische Einsatzbereiche

• Zellaufschluss in der Bioanalytik und Mikrobiologie
• Homogenisieren von Gewebe- und Zellproben
• Emulgieren und Dispergieren kleiner Probenmengen
• Beschallung wiederkehrender Probenserien über gespeicherte Programme

Häufig gestellte Fragen

Ist das SONOPULS HD 4200 ein Medizinprodukt?
Nein, im Produkttext ist es nicht als Medizinprodukt deklariert, es gilt die CE-Kennzeichnung nach Niederspannungs-, EMV- und RoHS-Richtlinie.

Welche Probenvolumina sind mit der mitgelieferten Sonotrode möglich?
20 bis 900 Milliliter mit der Titansonotrode TS 113, die gesamte HD-4000-Baureihe deckt je nach Sonotrode 5 bis 1.000 Milliliter ab.

Braucht man beim Betrieb einen Gehörschutz?
Ja, laut Gebrauchsanweisung ist ein längerer Aufenthalt in der Nähe des laufenden Geräts ohne Gehörschutz aus gesundheitlichen Gründen nicht erlaubt.

Ist das Gerät wartungsfrei?
Bis auf den Verschleiß der Sonotroden durch Kavitationserosion ja, eine weitergehende Wartung ist laut Gebrauchsanweisung nicht vorgesehen.

Kann das Gerät mehrere Proben automatisch nacheinander abarbeiten?
Ja, über neun Programmspeicherplätze und den Batch-Betrieb lassen sich gespeicherte Beschallungsprogramme automatisch nacheinander abarbeiten.

Technische Details

Lieferumfang

• Ultraschallgenerator GM 4200
• Ultraschallwandler UW 200
• Stufenhorn SH 200 G
• Titansonotrode TS 113 (Ø 13 mm, für 20 bis 900 ml)
• Montagewerkzeug
• Gebrauchsanweisung
