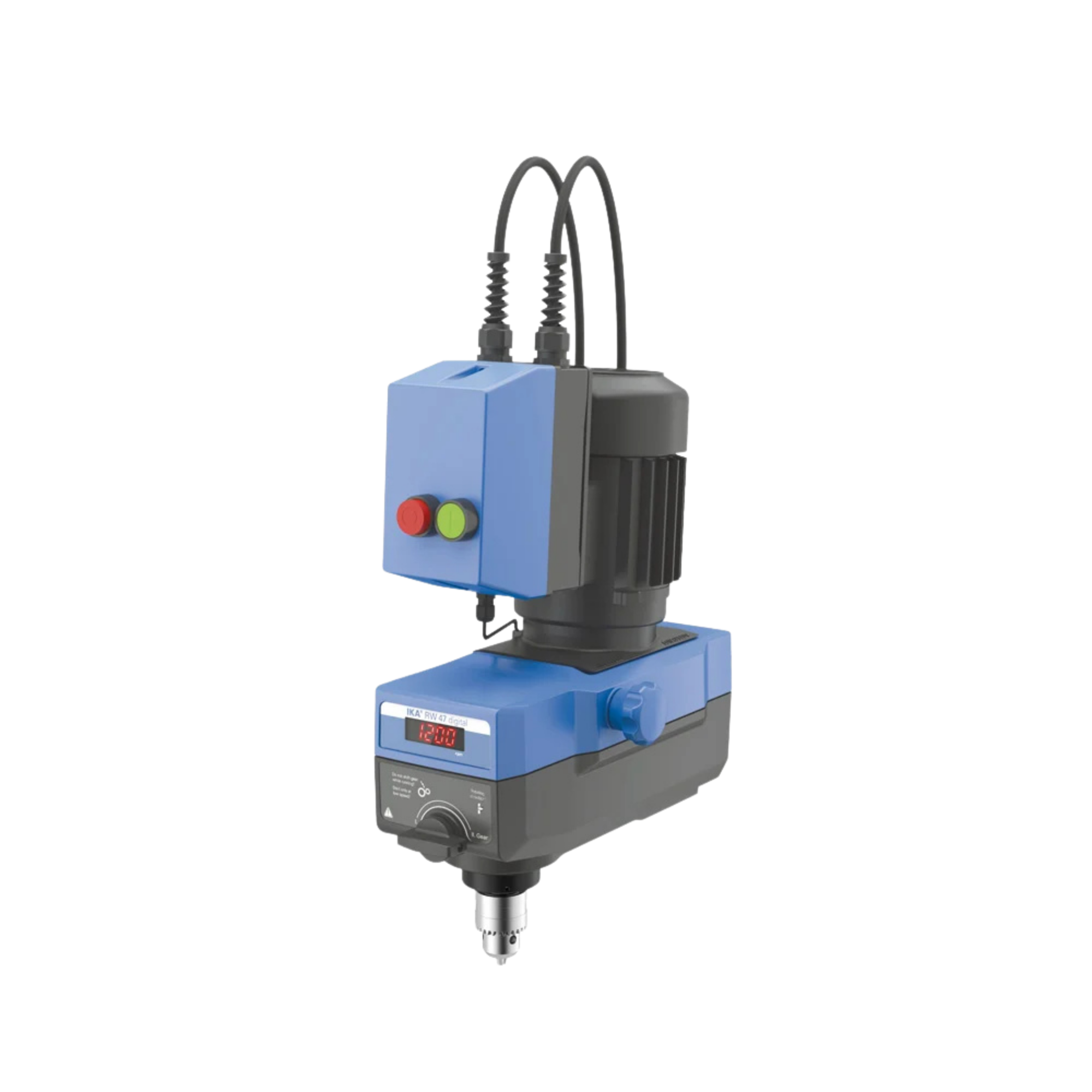

IKA RW 47 digital, Mechanisches Rührwerk, 200 L, 0004050000

Makro-Rheologie und industrielle Kraftübertragung

Die Homogenisierung von hochviskosen, nicht-Newtonschen Polymeren oder pastösen Suspensionen im industriellen Technikums-Maßstab (bis zu 200 Liter) erfordert die Applikation brachieler und absolut konstanter Torsionsmomente. Das IKA RW 47 digital ist das leistungsstärkste elektromechanische Überkopfrührwerk der Serie und nutzt ein massiv dimensioniertes, zweistufiges Stirnradgetriebe. Diese kinematische Architektur erlaubt es dem Antrieb, ein extremes mechanisches Torsionsmoment von bis zu 3.000 Ncm (30 Nm) an der Welle zu generieren. Diese massive Untersetzung in zwei definierten Drehzahlbereichen (57 – 275 U/min sowie 275 – 1.300 U/min) ist verfahrenstechnisch zwingend erforderlich, um bei Medien mit einer dynamischen Viskosität von bis zu 100.000 mPa·s den enormen strömungsmechanischen Fließwiderstand zu brechen, ohne den Antrieb thermisch in die Sättigung (Blockierstrom) zu treiben.

Dreiphasen-Kinematik und Strömungsmechanik

Um diese kinetische Energie dauerhaft aufrechtzuerhalten, operiert das System nicht über das reguläre Lichtnetz, sondern nutzt einen dreiphasigen Asynchronmotor (400 V Starkstrom). Diese energetische Infrastruktur garantiert ein extrem hohes Anlaufmoment und einen absolut schlupffreien Lauf, selbst wenn temporäre Viskositätsspitzen (z.B. durch exotherme Vernetzungsreaktionen im Reaktor) auftreten. Eine mechanische Durchsteckwelle (für Rührschäfte bis 13 mm) erlaubt die stufenlose vertikale Justierung des strömungsmechanischen Vortex direkt im Reaktor. Dies ist essenziell, da sich das Strömungsprofil bei Batch-Volumina von 200 Litern und variierenden Füllständen hydrodynamisch massiv verschiebt und die aktive Scherzone des Propellers exakt auf die physikalische Phasengrenze kalibriert werden muss.

Systemstatik und metrologische Überwachung

Die Applikation von 3.000 Ncm in 200 Liter hochviskose Medien induziert massive asymmetrische Radial- und Biegemomente auf die Gerätearchitektur. Ein konventionelles Tischstativ würde durch diese Rotationskräfte augenblicklich zur Resonanzkatastrophe führen. Das 16 kg schwere Rührwerk muss zwingend an einem bodenverankerten Teleskopstativ montiert werden. Die metrologische Prozesskontrolle wird über das digitale LED-Display sichergestellt. Diese optische Rückkopplung der tatsächlichen Rotationskinematik ist die fundamentale Grundlage für die GLP-konforme Reproduzierbarkeit und das strömungsmechanische Scale-up von Labor-Assays in den Pilotmaßstab.

Technische Details

Kinematik & Mechanik

• Maximales Rührvolumen (bezogen auf H2O): 200 Liter
• Maximale Viskosität des Mediums: 100.000 mPa·s
• Maximales Drehmoment an der Rührwelle: 3.000 Ncm (30 Nm)
• Getriebearchitektur: Zweistufiges mechanisches Industrie-Stirnradgetriebe
• Kinematik (Gang I, 50 Hz): 57 – 275 rpm (Maximales Drehmoment)
• Kinematik (Gang II, 50 Hz): 275 – 1.300 rpm (Fokus auf Turbulenz)
• Spannbereich des Spannfutters: 3,0 – 16,0 mm
• Mechanische Hohlwelle (durchsteckbar): Ja (Innendurchmesser 13,0 mm im Stillstand)

Metrologie & Regelungstechnik

• Drehzahlanzeige: Digitales LED-Display
• Drehzahlsteuerung: Stufenloser mechanischer Friktionsradantrieb
• Einstellauflösung: Kontinuierlich (analoges Stellrad)

Motor & Leistungsaufnahme

• Motorprinzip: Dreiphasen-Asynchronmotor (Starkstrom)
• Motorleistung Aufnahme / Abgabe: 513 W / 370 W

System-Infrastruktur & Dimensionen

• Systemmaße (B x H x T): 145 x 465 x 358 mm
• Maschinengewicht: 16,0 kg
• Befestigungsarchitektur: Integrierter Flansch für Bodenstativ
• Gehäusematerial: Massiver Aluminium-Druckguss (pulverbeschichtet)

Sicherheit & Umgebungsbedingungen

• Thermische Sicherheitseinrichtung: Integrierter Überlastschutz (Temperaturfühler in den Motorwicklungen)
• Zulässiger Umgebungstemperaturbereich: 5 – 40 °C
• Zulässige relative Luftfeuchtigkeit: max. 80 %
• Schutzart (nach DIN EN 60529): IP 54 (Kapselung gegen Staub und Spritzwasser)

Elektrik & Konnektivität

• Spannung: 3 x 400 V / 3 x 230 V (Dreiphasenwechselstrom / Starkstrom)
• Frequenz: 50/60 Hz
• Geräteaufnahmeleistung: max. 513 W

Lieferumfang

• 1 x IKA RW 47 digital Mechanisches Rührwerk
• 1 x Spannfutterschlüssel
• 1 x Starkstrom-Netzkabel (dreiphasig)

(Wichtiger Hinweis: Bodenstative, Kreuzmuffen und strömungsspezifische Rührwerkzeuge sind für den Betrieb zwingend erforderlich und nicht im Lieferumfang enthalten! Aufgrund der massiven Torsionskräfte ist die Montage an einem Standard-Tischstativ physikalisch untersagt und extrem gefährlich.)
