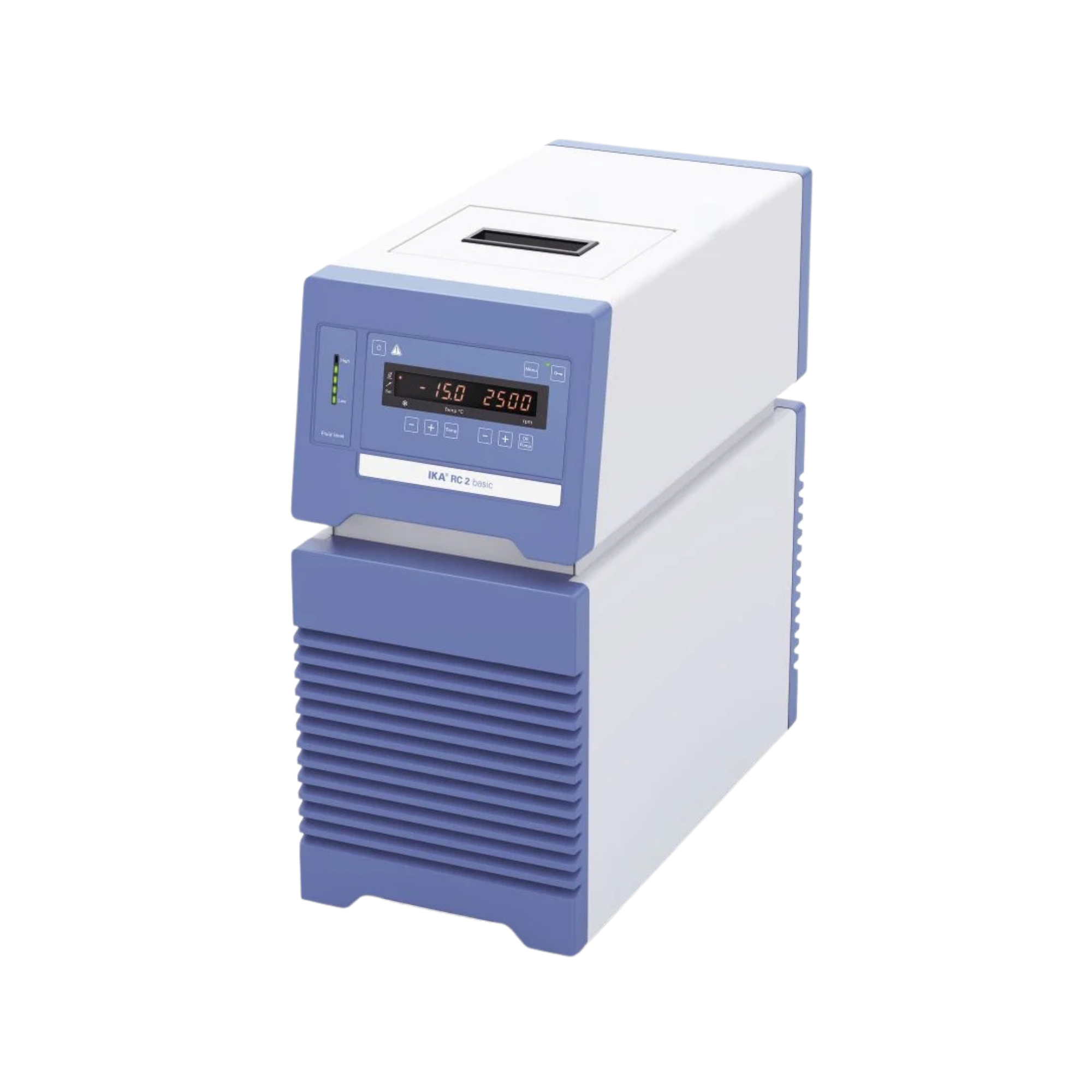

IKA RC 2 basic, Umlaufkühler, 400 W Kälteleistung, -20 °C, 0004171000

Thermodynamische Kompressionskältemaschine und isochore Wärmesenke

Die Kondensation von Lösungsmitteldämpfen an Rotationsverdampfern oder die Temperaturführung in doppelwandigen Reaktoren erfordert eine konstante, thermodynamisch stabile Wärmesenke, um die auftretende Exothermie abzuführen. Der IKA RC 2 basic operiert als leistungsstarker Umlaufkühler (Chiller) mit einer mikroprozessorgesteuerten Kompressionskältemaschine. Das System generiert bei einer Umgebungstemperatur von 20 °C eine massive Kälteleistung von 400 Watt und kühlt das zirkulierende Temperiermedium auf bis zu -20 °C ab. Im Gegensatz zu unregulierten Leitungswasserkreisläufen eliminiert der RC 2 basic die hydrologischen Fluktuationen von Hauswassernetzen vollständig. Der kybernetische PID-Regelalgorithmus moduliert das Kühlsystem in Echtzeit und garantiert eine metrologische Temperaturkonstanz von ± 0,1 K, was den Dampfdruck der kondensierenden Fluide im Vakuum-Setup absolut stabilisiert.

Fluidmechanik und PEEK Druck-Saug-Kinematik

Die hydrodynamische Peripherie des RC 2 basic ist für maximale verfahrenstechnische Flexibilität ausgelegt. Das Herzstück der Fluidik ist eine massiv dimensionierte Druck- und Saugpumpe aus hochgradig chemikalienresistentem Polyetheretherketon (PEEK). Diese Pumpe generiert eine maximale Fördermenge von 15 Litern pro Minute und einen Förderdruck von 0,3 bar. Die physikalische Kernfunktion dieses Druck-Saug-Prinzips ist die Möglichkeit, nicht nur geschlossene Systeme (wie Kühlschlangen von Rotationsverdampfern) zu temperieren, sondern das Medium auch aktiv aus externen offenen Bädern zurückzusaugen. Dies verhindert das hydrodynamische Überlaufen asymmetrischer Peripherien physikalisch. Der interne, hochisolierte Edelstahl-Vorratsbehälter (bis 4,0 Liter Volumen) fungiert dabei als thermischer Puffer, um kinetische Lastwechsel des externen Verbrauchers zu glätten.

Systemstatik und energetische Effizienz

Die architektonische Integration des RC 2 basic in die Laborinfrastruktur ist auf minimale Platzvorgaben und maximale Dauerlast ausgelegt. Die Wärmeübertrager (Mikrokanal-Kondensatoren) sind thermodynamisch optimiert, um den Energieverbrauch zu minimieren. Ein leicht zugänglicher, mechanischer Edelstahl-Gewebefilter schützt den Kondensator vor partikulärer Verblockung (Staub) aus der Laborumgebung, was den thermodynamischen Wirkungsgrad langfristig aufrechterhält. Die Steuerung der Parameter erfolgt über ein kontrastreiches LED-Display, das die aktuellen Temperaturvektoren verzögerungsfrei abbildet.

Technische Details

Thermodynamik & Kältetechnik

• Arbeitstemperaturbereich: -20 °C bis Raumtemperatur
• Kälteleistung (bei 20 °C): 400 W
• Kälteleistung (bei 0 °C): 350 W
• Kälteleistung (bei -20 °C): 140 W
• Kältetechnologie: Kompressionskältemaschine
• Kältemittel: R134a (Füllmenge metrologisch definiert)

Metrologie & Regelungstechnik

• Temperaturregler: PID-Mikroprozessor
• Temperaturkonstanz (nach DIN 12876): ± 0,1 K
• Temperaturanzeige: Digitales LED-Display
• Einstell- und Anzeigeauflösung: 0,1 K

Fluidmechanik & Pumpenkinematik

• Pumpenprinzip: Druck- und Saugpumpe
• Pumpenmaterial (medienberührend): PEEK (Polyetheretherketon)
• Max. Förderleistung (Druckseite): 15 l/min
• Max. Förderdruck: 0,3 bar
• Max. Saugleistung: 0,2 bar
• Pumpenanschlüsse (Ein- / Ausgang): Gewinde M16x1 außen

System-Infrastruktur & Dimensionen

• Badvolumen (minimal / maximal): 1,4 Liter / 4,0 Liter
• Material der Innenkammer / des Bades: Rostfreier Edelstahl
• Systemmaße (B x H x T): 220 x 475 x 525 mm
• Maschinengewicht: ca. 29,5 kg
• Füllstandsanzeige: Optisch an der Gehäusefront

Sicherheit & Umgebungsbedingungen

• Sicherheitseinrichtung: Optische und akustische Warnsignale bei kritischem Füllstand
• Zulässiger Umgebungstemperaturbereich: 5 – 32 °C
• Zulässige relative Luftfeuchtigkeit: max. 80 %
• Schutzart (nach DIN EN 60529): IP 21

Elektrik & Konnektivität

• Spannung / Frequenz: 230 V / 50/60 Hz
• Geräteaufnahmeleistung: max. 300 W (Abhängig von der thermischen Last)
• Datenschnittstellen: USB und RS 232 (für labworldsoft® Integration)

Lieferumfang

• 1 x IKA RC 2 basic Umlaufkühler
• 2 x Oliven (Schlauchanschlüsse für DN 8)
• 1 x Kaltgeräte-Netzkabel
• 1 x USB-Kabel (A-B)

Wichtiger Hinweis: Thermisch isolierte Pumpenschläuche (zur Vermeidung thermodynamischer Verluste und Kondenswasserbildung), externes Temperiermedium sowie Wärmeträgeröle sind für den fachgerechten Betrieb zwingend erforderlich und nicht im Lieferumfang enthalten.

Individueller Bedarf & Zubehör

Der RC 2 basic generiert massive thermische Gradienten. Um diese Kälteleistung verlustfrei an den externen Reaktor oder den Rotationsverdampfer zu übertragen, ist die Verwendung von un-isolierten Silikonschläuchen thermodynamisch untersagt (massiver Kälteverlust und Kondenswasser-Tropfenbildung an der Außenhaut). Beschaffen Sie zwingend hochisolierte IKA Temperierschläuche (M16x1). Zur Verhinderung von Algenbildung oder Korrosion im geschlossenen PEEK/Edelstahl-System empfehlen wir die Verwendung spezifischer Wärmeträgerflüssigkeiten (wie IKA H.F.) anstelle von reinem demineralisiertem Wasser. Wenden Sie sich für die strömungsmechanisch und thermodynamisch korrekte Konfiguration Ihres Kühlkreislaufs jederzeit an unseren Beschaffungsservice.
