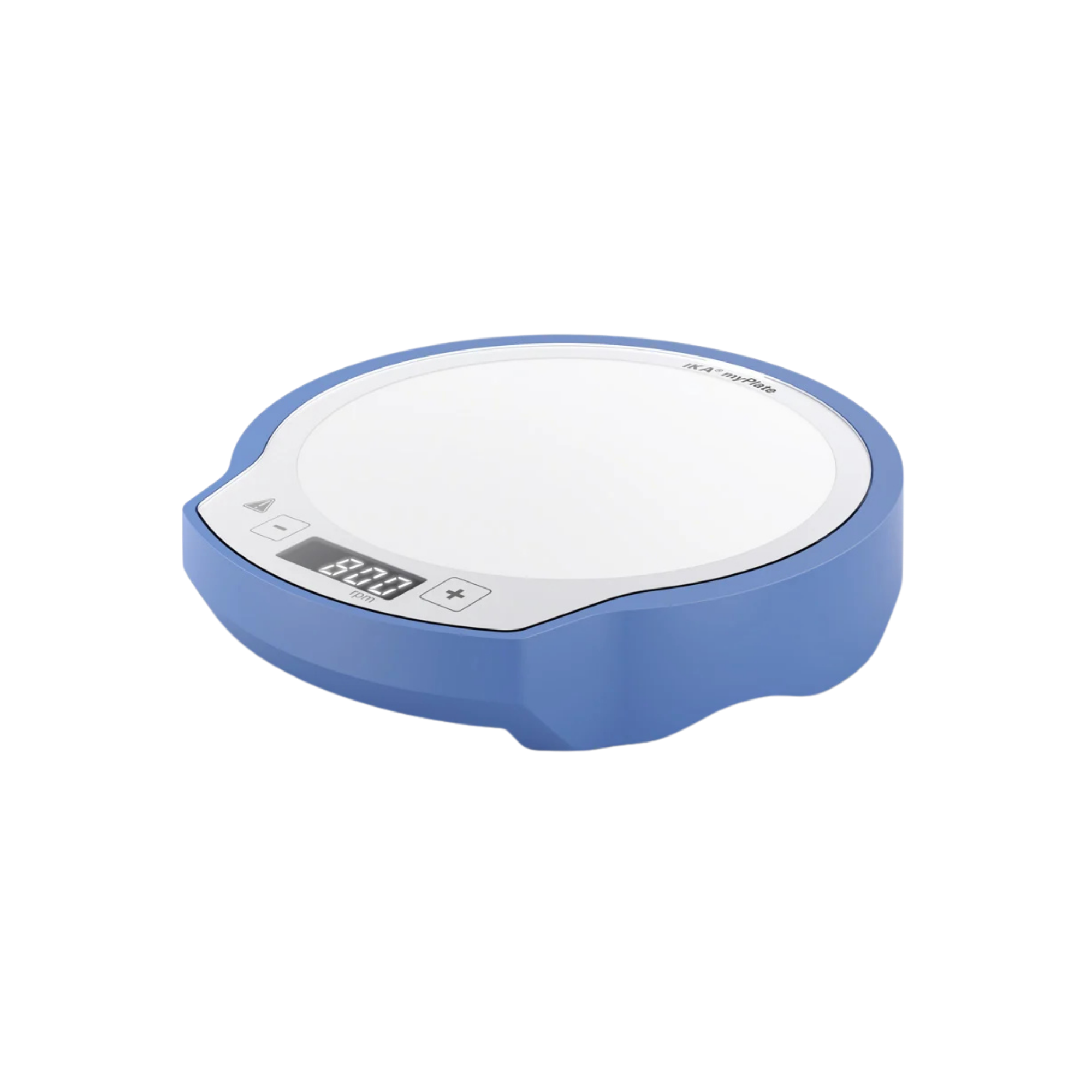

IKA myPlate, Magnetrührer ohne Heizung, Glasoberfläche personalisierbar, 0025005156

Elektromagnetische Rotationskinematik und Fluidmechanik

Die homogene Durchmischung von wässrigen oder niedrigviskosen Matrices im Labormaßstab erfordert eine kompakte, hochfrequente Kraftübertragung. Der IKA myPlate operiert als rein elektromagnetischer Magnetrührer (ohne thermodynamische Heizeinheit) und ist verfahrenstechnisch auf eine hydrodynamische Arbeitskapazität von bis zu 1,5 L (bezogen auf Wasser) ausgelegt. Der bürstenlose Antrieb generiert ein stufenlos modulierbares, rotierendes Magnetfeld, das den Rotor im Reaktionsgefäß mit einer Frequenz von 0 bis 2.500 Umdrehungen pro Minute synchronisiert. Diese asymmetrisch weite Drehzahlbandbreite erzeugt einen massiven axialen Strömungstrichter (Vortex). Die daraus resultierenden Fliehkräfte und Scherspannungen maximieren den molekularen Stoffaustausch (Mischkinetik) und eliminieren strömungsmechanische Totzonen im Becherglas oder Erlenmeyerkolben vollständig.

Amorphe Glasmatrix und optische Systemarchitektur

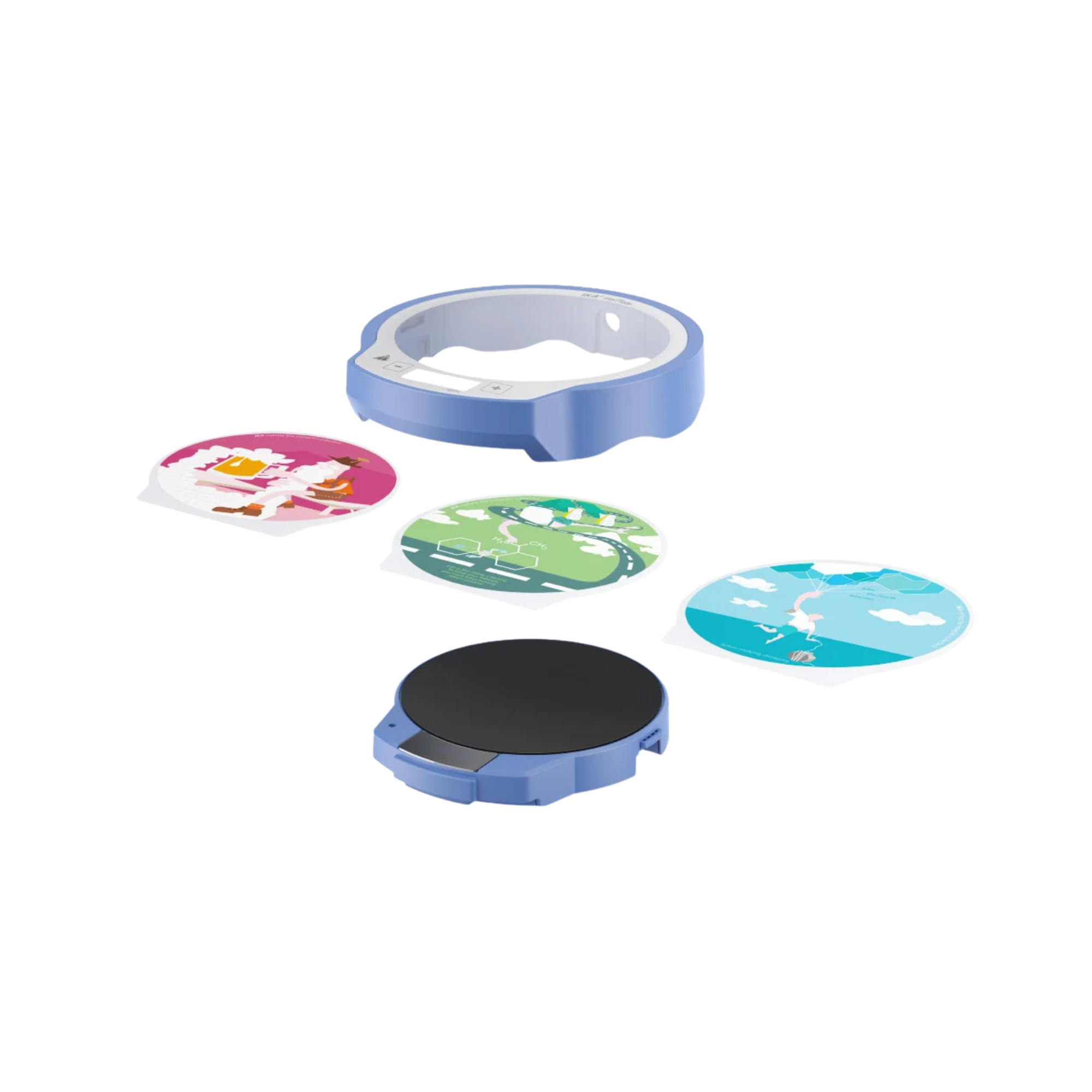

Die materialwissenschaftliche Architektur der großen Aufstellfläche (Ø 135 mm) basiert auf einer monolithischen Schicht aus gehärtetem Echtglas. Diese amorphe Silikatstruktur garantiert eine absolute Inertheit gegenüber hochaggressiven chemischen Reagenzien, starken Säuren oder Laugen, die konventionelle Kunststoffgehäuse bei einer Leckage (Spill) irreversibel korrodieren würden. Eine verfahrenstechnische Besonderheit dieses Chassis ist der integrierte, werkzeuglos demontierbare Wechselrahmen. Dieser erlaubt die optische Personalisierung der Instrumentenoberfläche durch das Einlegen individueller Printmedien, ohne die magnetischen Feldlinien zu blockieren oder die metrologische Kapselung zu gefährden. Da das System thermodynamisch entkoppelt ist, wird eine thermische Denaturierung von thermolabilen Proben physikalisch ausgeschlossen.

Metrologische Kybernetik und kapazitive Interface-Steuerung

Der mechanische Antriebsstrang wird über einen elektronisch kommutierten Motor (EC-Motor) realisiert. Der Verzicht auf mechanische Schleifkontakte eliminiert tribologischen Abrieb, reduziert die Leistungsaufnahme auf minimale 4 W und qualifiziert das System für den thermisch unbelasteten Dauerbetrieb. Die metrologische Kontrolle des Prozesses erfolgt über eine kapazitive Sensor-Tastatur (Touch-Slider) sowie ein digitales LED-Display. Die integrierte Sensorik übersetzt die manuelle Wischgeste verzögerungsfrei in eine inkrementelle Drehzahlanpassung und liefert eine lückenlose optische Rückkopplung der Rotationskinematik.

Technische Details

Kinematik & Strömungsmechanik

• Verfahrenstechnisches Prinzip: Elektromagnetische Rotation
• Maximales Rührvolumen (H2O): 1,5 L
• Drehzahlbereich: 0 – 2.500 rpm
• Drehzahlanzeige: Digitales LED-Display
• Drehzahlanpassung: Kapazitiver Touch-Slider
• Maximale Magnetstab-Länge: 30 mm
• Motorleistung Aufnahme / Abgabe: 4 W / 2 W
• Motorprinzip: Elektronisch kommutierter Gleichstrommotor (EC-Motor)

Materialwissenschaft & Systemarchitektur

• Werkstoff Aufstellfläche: Gehärtetes Echtglas (amorphe Silikatmatrix)
• Modulares Design: Integrierter Wechselrahmen für optische Individualisierung
• Aufstellfläche Abmessungen: Ø 135 mm
• Systemmaße (B x H x T): 152 x 30 x 164 mm
• Maschinengewicht: 0,5 kg
• Gehäusematerial: Hochleistungskunststoff mit Echtglas-Abdeckung

Sicherheit & Umgebungsbedingungen

• Zulässiger Umgebungstemperaturbereich: 5 – 40 °C
• Zulässige relative Luftfeuchtigkeit: max. 80 %
• Schutzart (nach DIN EN 60529): IP 54 (Kapselung gegen Staub und Spritzwasser)
• Thermische Beeinflussung: Null, da reines kinetisches Aggregat ohne Heizmatrix

Elektrik & Infrastruktur

• Spannung / Frequenz (Netzadapter): 100 – 240 V / 50/60 Hz
• Gleichspannungseingang am Gerät: 12 V
• Stromaufnahme: 300 mA

Lieferumfang

• 1 x IKA myPlate Magnetrührer
• 1 x Steckernetzteil (inkl. Adapter)
• 1 x Blanko-Papiereinleger zur Personalisierung

Wichtiger Hinweis: Magnetrührstäbchen zur hydrodynamischen Energieübertragung in das Fluid sind für den operativen Betrieb zwingend erforderlich und nicht im Lieferumfang enthalten! Aufgrund der magnetischen Polabstände im Chassis dürfen ausschließlich Rührstäbe mit einer maximalen Länge von 30 mm verwendet werden, um einen asymmetrischen Strömungsabriss (De-Coupling) zu verhindern.

Individueller Bedarf & Zubehör

Der IKA myPlate generiert ein rotierendes Magnetfeld, induziert jedoch ohne passenden Rotor keine mechanischen Strömungsvektoren. Zur maximalen Effizienz in 1,5 L Bechergläsern empfehlen wir die Beschaffung zylindrischer, PTFE-ummantelter IKAFLON Magnetrührstäbchen (max. 30 mm Länge). Zur kontaminationsfreien Bergung der Magnetstäbe nach der Homogenisierung benötigen Sie zudem einen PTFE-Magnetstabentferner. Wenden Sie sich für die strömungsmechanisch korrekte Konfiguration Ihres Rühr-Setups jederzeit an unseren Beschaffungsservice.
