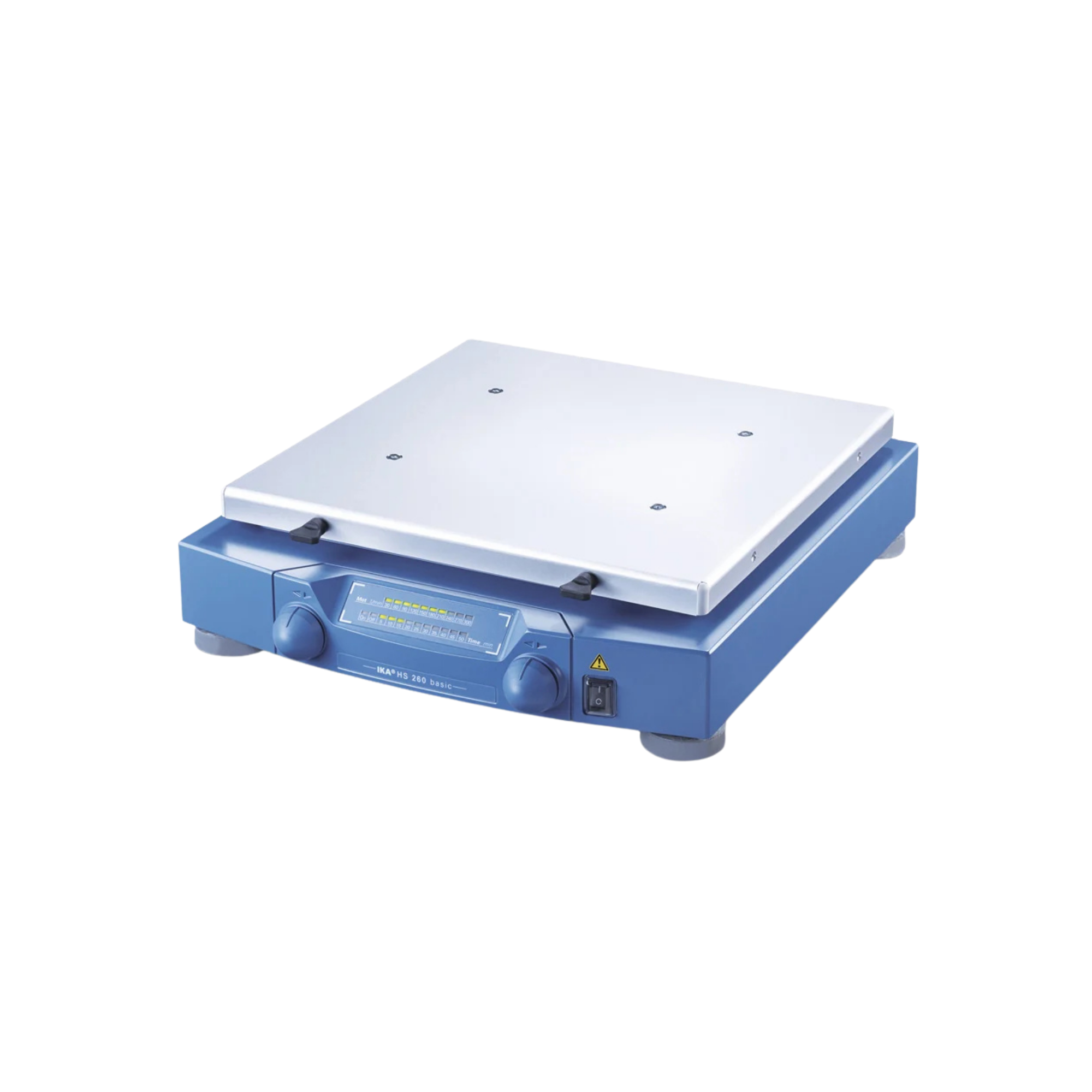

IKA HS 260 basic, Horizontalschüttler, 20 mm Hub, 0003066600

Kinematik der linearen Massenbeschleunigung und Fluidmechanik

In der präparativen Chemie und Spurenanalytik erfordert die Extraktion von gelösten Substanzen zwischen zwei unmischbaren flüssigen Phasen (Flüssig-Flüssig-Extraktion) den massiven Eintrag spezifischer kinetischer Energie. Im Gegensatz zu orbitalen Rotationen operiert der IKA HS 260 basic nach dem Prinzip der linearen (horizontalen) Kinematik. Die Aufstellfläche generiert eine exakt reziproke, horizontale Schwingung mit einem Schüttelhub von 20 mm. Bei Drehzahlen von bis zu 300 Schwingungen pro Minute induziert diese eindimensionale Beschleunigung massive laterale Scherkräfte an den Gefäßwandungen (insbesondere in Scheidetrichtern). Diese strömungsmechanische Kinetik zerreißt die Phasengrenzen, generiert mikroskopische Emulsionströpfchen und maximiert die thermodynamische Grenzfläche (Interfacial Area) für einen quantitativen und zeitlich extrem beschleunigten Stoffübergang.

Systemstatik und tribologische Resilienz

Die Applikation von 300 horizontalen Richtungswechseln pro Minute unter einer maximalen Zuladung von 7,5 kg generiert enorme Flieh- und Torsionskräfte, die eine minderwertige Mechanik sofort zur Resonanzkatastrophe (Wandern des Gerätes) führen würden. Die Systemstatik des HS 260 basic ist auf maximale mechanische Resilienz ausgelegt. Die schwere, tiefpunktoptimierte Chassis-Architektur absorbiert die transversalen Schwingungsvektoren vollständig. Die tribologische Lagerung der Antriebswellen ist verschleißfrei gekapselt, um den asymmetrischen Belastungen durch ungleichmäßig befüllte Gefäße (Unwucht) über den gesamten Drehzahlbereich kontinuierlich standzuhalten, ohne die metrologische Amplitude des 20-mm-Hubs zu kompromittieren.

Metrologische Steuerung und System-Interface

Die Reproduzierbarkeit von Extraktionsraten oder Färbeprozessen (z.B. in der Histologie) erfordert streng definierte zeitliche Parameter. Das elektronische Interface des HS 260 basic verfügt über eine LED-Linienanzeige zur metrologischen Visualisierung von Drehzahl und Zeit. Der integrierte Timer-Algorithmus steuert den Prozess kybernetisch von 5 bis 50 Minuten und unterbricht die kinetische Energiezufuhr nach Ablauf exakt, um ein thermisches “Über-Shaken” oder eine Rücklösung der Phasen zu verhindern. Für thermodynamisch unkritische Homogenisierungen lässt sich das System manuell in den kontinuierlichen Dauerbetrieb schalten.

Technische Details

Kinematik & Mechanik

• Schüttelbewegung: Horizontal (linear / reziprok)
• Schüttelhub (Schwingweite): 20 mm
• Zulässiges Schüttelgewicht (inklusive Aufsatz): 7,5 kg
• Drehzahlbereich: 0 – 300 rpm (stufenlos einstellbar)
• Drehzahlanzeige: Optische LED-Linie
• Motorprinzip: Spaltpolmotor / Elektronische Motorregelung
• Motorleistung Aufnahme / Abgabe: 45 W / 10 W
• Tribologie: Hochbelastbare, gekapselte Linearlager für Dauerbetrieb

Metrologie & Regelungstechnik

• Betriebsarten: Timer-gesteuert oder kontinuierlicher Dauerbetrieb
• Timer-Einstellbereich: 5 – 50 Minuten (mit definierter Endabschaltung)
• Timer-Anzeige: Optische LED-Skala
• Drehzahlsteuerung: Analoger Drehpotentiometer mit LED-Feedback

System-Infrastruktur & Dimensionen

• Systemmaße (B x H x T): 360 x 100 x 420 mm
• Nutzbare Aufstellfläche (ohne Aufsatz): 330 x 330 mm
• Maschinengewicht: 8,5 kg
• Gehäusematerial: Chemikalienresistenter Druckguss / Polymerbeschichtung

Sicherheit & Umgebungsbedingungen

• Zulässiger Umgebungstemperaturbereich: 5 – 50 °C (geeignet für Inkubatoren / Kühlräume)
• Zulässige relative Luftfeuchtigkeit: max. 80 %
• Schutzart (nach DIN EN 60529): IP 21
• Dauerbetrieb: 100 % Einschaltdauer zulässig

Elektrik & Konnektivität

• Spannung: 220 – 240 V
• Frequenz: 50/60 Hz
• Geräteaufnahmeleistung: max. 45 W

Lieferumfang

• 1 x IKA HS 260 basic Horizontalschüttler (Antriebseinheit)
• 1 x Kaltgeräte-Netzkabel

(Wichtiger Hinweis: Universalausätze, Klammern oder spezifische Halterungen für Scheidetrichter sind zur physikalischen Fixierung der Reaktionsgefäße zwingend erforderlich und nicht im Lieferumfang enthalten!)

Individueller Bedarf & Zubehör

Der HS 260 basic transformiert elektrische in lineare kinetische Energie, erfordert jedoch zwingend die physikalische Fixierung der Matrix. Für die verfahrenstechnische Flüssig-Flüssig-Extraktion in Scheidetrichtern ist der Aufsatz AS 260.2 (Fixier-Clips) oder der Walzenaufsatz AS 260.3 essenziell, da die lateralen Fliehkräfte ansonsten zum ballistischen Auswurf der Glasgefäße führen. Für Standard-Homogenisierungen in asymmetrischen Petrischalen oder Erlenmeyerkolben empfehlen wir den Universalausatz AS 260.1. Wenden Sie sich für die strömungsmechanisch korrekte Konfiguration Ihres Schüttler-Setups jederzeit an unseren Beschaffungsservice.
