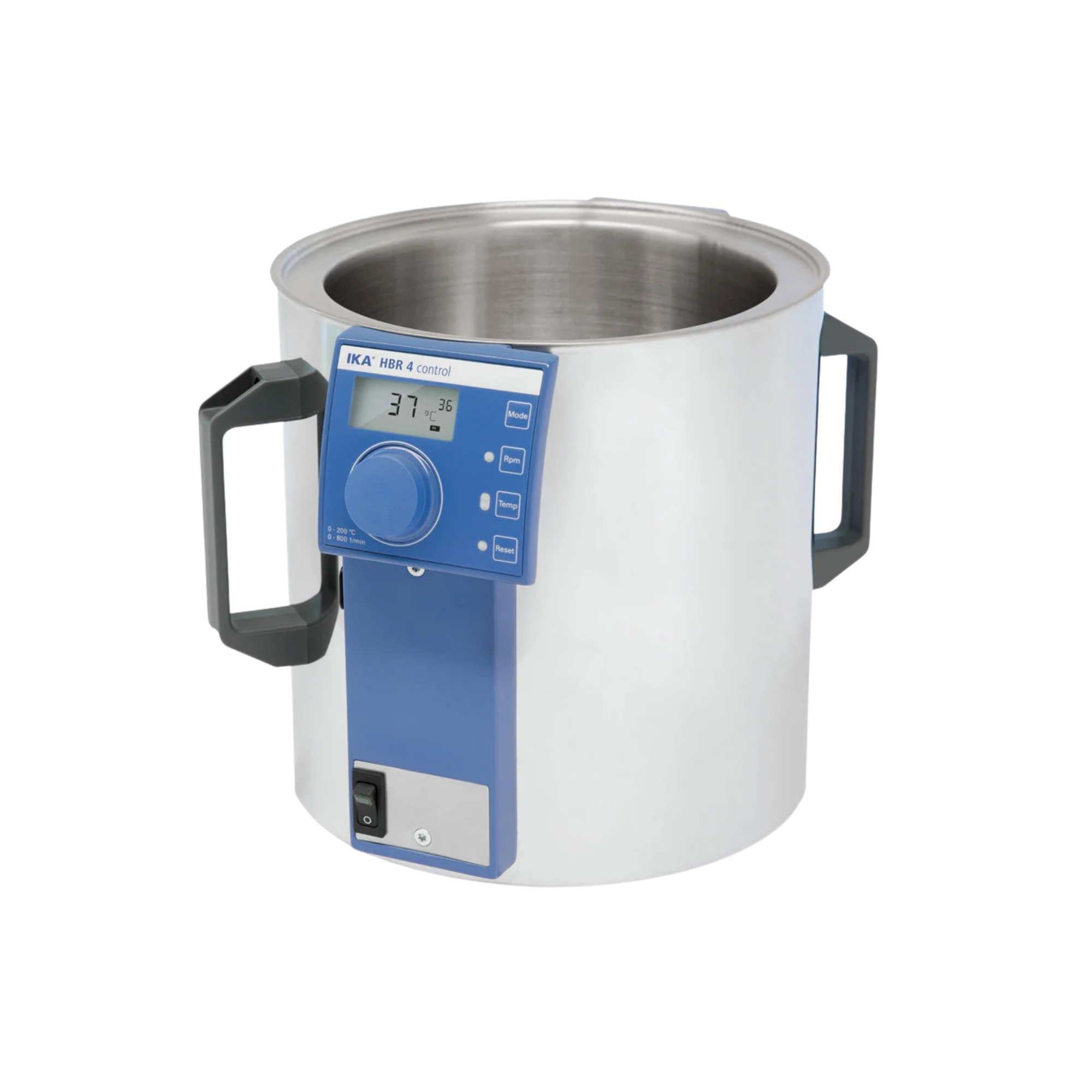

IKA HBR 4 control, Sicherheitsheizbad, 4 Liter, 0020003549

Thermodynamik und Fluiddynamik der Wärmeübertragung

Das IKA HBR 4 control ist ein hochpräzises Heizbadsysten, das für die Temperierung von Flüssigkeiten bis 200 °C optimiert wurde. Die zylindrische Badgeometrie in Kombination mit dem hochwertigen Edelstahl-Innenbehälter (1.4301) gewährleistet eine homogene Temperaturverteilung innerhalb des Wärmeträgermediums (Wasser oder niederviskose Öle). Durch die spezifische Anordnung der Heizelemente wird eine effiziente Konvektion induziert, die thermische Gradienten minimiert und somit isotherme Bedingungen für das Probengefäß schafft. Das System ist auf eine maximale Heizleistung von 1000 W ausgelegt, um auch bei größeren Volumina schnelle Aufheizzeiten zu realisieren.

Metrologische Regelung und kybernetische Sicherheit

Die Steuerung des Heizprozesses erfolgt über einen mikroprozessorgesteuerten PID-Regler, der eine exzellente Konstanz der Badtemperatur ermöglicht. Zur präzisen Erfassung der Mediumstemperatur ist der Anschluss eines externen Temperaturfühlers (PT 1000) integriert, wodurch die Regelung direkt auf die kinetische Energie der Probe reagieren kann. Ein besonderes Merkmal der „control“-Variante ist die digitale Schnittstelle (USB/RS232), die eine lückenlose Dokumentation der thermischen Prozesse via Labworldsoft® erlaubt. Die Sicherheitsarchitektur umfasst einen unabhängig einstellbaren Sicherheitstemperaturbegrenzer, der eine thermische Dekomposition des Mediums oder eine Überhitzung der Apparatur bei Systemfehlern zuverlässig verhindert.

Technische Details

Thermodynamik & Heiztechnik

• Heizleistung: 1000 W
• Einstellbereich Arbeitstemperatur: Raumtemp. + 10 K bis 200 °C
• Temperaturkonstanz: ± 0,1 K
• Badvolumen max.: 4 l

Metrologie & Regelungstechnik

• Anzeige: Digitales LCD für Soll- und Istwerte
• Externer Fühleranschluss: PT 1000
• Regelungsgenauigkeit mit externem Fühler: ± 0,2 K
• Sicherheitstemperatur einstellbar: 50 bis 210 °C
• Einstellgenauigkeit Sicherheitstemperatur: 1 K

Kinematik & Mechanik

• Badform: Zylindrisch
• Badwerkstoff: Edelstahl 1.4301
• Baddurchmesser (innen): 200 mm
• Badhöhe (innen): 120 mm

Schnittstellen & Dimensionen

• Schnittstellen: USB, RS232
• Abmessungen (B x H x T): 250 x 250 x 250 mm
• Gewicht (leer): 4,4 kg
• Schutzart gemäß DIN EN 60529: IP 21
• Spannung: 230 V (50/60 Hz)

Lieferumfang

• 1 x IKA HBR 4 control Heizbad
• 1 x Temperaturfühler PT 1000.70 (Edelstahl)
• 1 x Netzkabel
• 1 x Betriebsanleitung

Wichtiger Hinweis: Ein passendes Wärmeträgermedium (z. B. Silikonöl) für Betriebstemperaturen über 100 °C ist nicht im Lieferumfang enthalten und muss spezifisch nach Anwendung gewählt werden.

Individueller Bedarf & Zubehör

Für den physikalisch korrekten Betrieb bei hohen Temperaturen ist die Wahl des Wärmeträgermediums entscheidend (Viskosität, Flammpunkt, Wärmekapazität). Zudem wird für die computergestützte Auswertung die Software Labworldsoft® empfohlen, um die über USB/RS232 ausgegebenen Datenströme zu verarbeiten. Nutzen Sie für die Auswahl des passenden Zubehörs unseren Beschaffungsservice.
