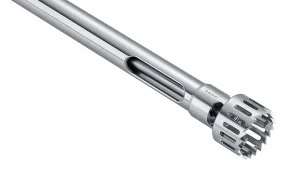

IKA Dispergierwerkzeug S 50 N – G 45 G – ST, Sägezahn-Ausführung, 0008039500

Das IKA Dispergierwerkzeug S 50 N – G 45 G – ST repräsentiert eine hochreine und extrem leistungsstarke, fluidmechanische Systemlösung für die professionelle Zerkleinerung, Homogenisierung und Suspendierung anspruchsvoller Probenmedien im Labor- und Pilot-Plant-Maßstab. Dieses präzisionsgefertigte Rotor-Stator-System wurde speziell für den Betrieb mit den leistungsstarken IKA Dispergierantrieben der ULTRA-TURRAX T 50-Serie validiert. Bei komplexen Prozessen in der pharmazeutischen Verarbeitungsindustrie, der Lebensmittelanalytik, der Biotechnologie oder der Zellstoffforschung ist das Aufschließen zäher, faseriger oder elastischer Probenstrukturen das primäre Kriterium, um materialschonend und zeiteffizient homogene Suspensionen für nachfolgende analytische Schritte zu erzeugen.

Fluidmechanische Zerkleinerung durch Sägezahn-Geometrie

Das verfahrenstechnische Herzstück des Werkzeugs ist der Generator in spezieller ST-Ausführung (Saw Tooth / Sägezahn). Die ausgeprägte Geometrie der Sägezähne am Rotor und Stator erzeugt im transienten Scherspalt extrem hohe mechanische Prall-, Schneid- und Scherkräfte. Diese mechanische Kinetik ist ideal ausgelegt, um faserige Matrices wie Gewebestrukturen, Pflanzenteile, Tabak, Papier- und Holzaufschlüsse sowie zähe Kunststoffe oder viskose Emulsionen blitzschnell zu schneiden und zu desintegrieren. Ein unkontrolliertes Wickeln von Fasern um die Welle wird durch die strömungsoptimierte Zahnanordnung materialschonend und prozesssicher verhindert.

Werkstofftechnische Inertheit und kompromisslose Sterilisierbarkeit

Die materialwissenschaftliche Auslegung des Dispergierstabs ist konsequent auf maximale chemische Resilienz und absolute Kontaminationsfreiheit getrimmt. Sämtliche medienberührenden Funktionselemente bestehen aus hochreinem, rostfreiem Edelstahl des Typs 1.4404 (AISI 316L). Als Wellenlagerung dient ein extrem gleitfähiges und verschleißarmes PTFE-Bezugssystem. Diese Materialkombination erlaubt den dauerhaften Einsatz in aggressiven Säuren, Laugen sowie organischen Lösemitteln. Zur Gewährleistung eines sterilen Probenumfelds und zum vollständigen Ausschluss von Kreuzkontaminationen im Multianwender-Betrieb kann das gesamte Werkzeug problemlos im Autoklaven sterilisiert oder mit gängigen Desinfektionsmedien materialschonend gereinigt werden.

Prozesssicherheit und komfortable Systemintegration

Die mechatronische Systemarchitektur garantiert eine sichere und schwingungsfreie Kraftübertragung selbst bei maximalen Drehzahlen von bis zu 10.000 Umdrehungen pro Minute. Über den standardisierten Anschluss lässt sich die Dispergierwelle schnell und werkzeuglos im T 50 digital Antrieb fixieren. Dank der großzügigen Eintauchtiefe von bis zu 250 mm und der fluidmechanischen Geometrie ist das Werkzeug für ein breites Arbeitsvolumen von 0,5 bis 20 Litern (bezogen auf Wasser) zertifiziert. Dies bietet Laborleitungen und industriellen Anwendern maximale Flexibilität beim Scale-up von Prozessen aus der Forschung in den Technikumsmaßstab.

Technische Details

Metrologie- & Dispergierkenndaten

• Werkzeugtyp: Rotor-Stator-Dispergierwerkzeug
• Modellbezeichnung: S 50 N – G 45 G – ST
• Arbeitsbereich (Volumenbereich für H2O): 0,5 bis 20 Liter
• Generator-Ausführung: G (Grob / Coarse) mit ST-Geometrie (Sägezahn)
• Drehzahlbereich max.: 10.000 rpm
• Umfangsgeschwindigkeit max.: ca. 18,8 m/s

Konstruktion, Werkstoffe & Geometrie

• Medienberührende Materialien: Edelstahl 1.4404 (AISI 316L), PTFE
• Statordurchmesser: 45 mm
• Rotordurchmesser: 36 mm
• Scherspalt (Abstand): ca. 0,5 mm
• Eintauchtiefe min.: 70 mm
• Eintauchtiefe max.: 250 mm
• Schaftdurchmesser: 30 mm
• Gesamtlänge: 290 mm

Einsatzbedingungen & Reinigung

• Lösemitteltauglichkeit: Ja (universelle chemische Resilienz)
• Reinigung: Autoklavierbar (bis 121 Grad Celsius) und heißluftsterilisierbar (bis 180 Grad Celsius)
• Lagerungstyp: PTFE-Gleitlagerung (wellengeführt, wartungsarm)

Lieferumfang

• 1 x IKA Dispergierwerkzeug S 50 N – G 45 G – ST (MPN: 0008039500)
• 1 x Betriebsanleitung / Qualitätszertifikat

Wichtiger Hinweis: Der erforderliche Dispergierantrieb (z. B. IKA ULTRA-TURRAX T 50 digital), Stativvorrichtungen, Kreuzmuffen sowie Probengefäße sind nicht Teil des Standard-Lieferumfangs und müssen separat konfiguriert werden.

Individueller Bedarf & Zubehör

Zur optimalen Nutzung des IKA S 50 N – G 45 G – ST Werkzeugs wird der Betrieb am originalen Dispergierantrieb ULTRA-TURRAX T 50 digital empfohlen. Für den sicheren und vibrationsfreien Aufbau in Ihrem Laborarbeitsplatz führen wir passende Teleskopstative (R 2722 oder R 2723), robuste Kreuzmuffen (R 271) sowie praktische Gefäßhalterungen (RH 5) im Portfolio. Sollten Sie Proben mit feinerer Endhomogenität bearbeiten wollen, bieten wir zudem alternative IKA Generatorköpfe mit mittlerer (M) oder feiner (F) Zahnung an. Für den regelmäßigen Austausch von Verschleißteilen führen wir originale Ersatz-PTFE-Lager. Nutzen Sie zur Zusammenstellung Ihres kompletten Homogenisierungssystems unseren technischen Beschaffungsservice.
